CPU | Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0 |
Chipset | B660M |
Memory | 4 x DIMM, Max. 128GB, DDR4 5333(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC) /3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Supports Intel Extreme Memory Profile (XMP) OptiMem II |
Graphic | 1 x DisplayPort 1 x HDMI port |
Expansion Slots | Intel 12th Gen Processors 1 x PCIe 4.0/3.0 x16 slot Intel B660 Chipset 1 x PCIe 3.0 x16 slot (supports x4 mode) 1 x PCIe 3.0 x1 slot * Supports Intel Optane Memory H Series on PCH-attached PCIE slot |
Storage | Supports 2 x M.2 slots and 4 x SATA 6Gb/s ports Total supports 2 x M.2 slots and 4 x SATA 6Gb/s ports Intel 12th Gen Processors M.2_1 slot (Key M), type 2242/2260/2280 - Intel 12th Gen processors support PCIe 4.0 x4 mode. Intel B660 Chipset** M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) 4 x SATA 6Gb/s ports * Intel Rapid Storage Technology supports SATA RAID 0/1/5/10. ** Intel Rapid Storage Technology supports Intel Optane Memory H Series on PCH attached M.2 slots. |
Lan | TUF LANGuard |
Wireless Data Network | V-M.2 slot only (Key E, CNVi & PCIe) * Wi-Fi module is sold separately. |
Audio | Realtek 7.1 Surround Sound High Definition Audio CODEC - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - Supports up to 24-Bit/192 kHz playback Audio Features: - Audio Shielding - Power pre-regulator reduces power input noise to ensure consistent performance - Premium audio capacitors - Dedicated audio PCB layers * A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output. |
USB Port | 2 x USB 3.2 Gen 2 ports (Type-A) 2 x USB 3.2 Gen1 ports (Type-A) 2 x USB 2.0 ports (2 x Type-A) 1 x USB 3.2 Gen 2 connector (supports USB Type-C) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports |

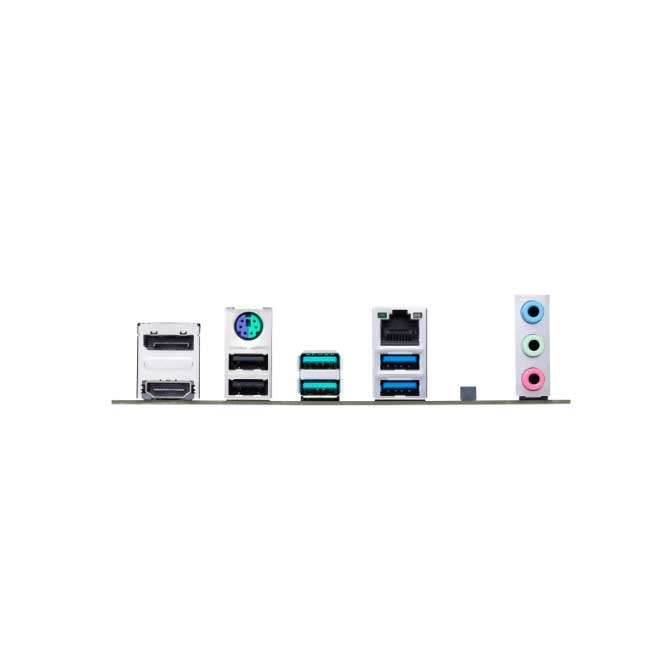

Back I/O Ports | 2 x USB 3.2 Gen 2 ports 2 x USB 3.2 Gen 1 ports (2 x Type-A) 2 x USB 2.0 ports (2 x Type-A) 1 x DisplayPort 1 x HDMI port 1 x Realtek 2.5Gb Ethernet port 3 x Audio jacks 1 x V-M.2 slot (Key E) 1 x PS/2 Keyboard/Mouse combo port |
Internal I/O Ports | Fan and Cooling related: 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 2 x 4-pin Chassis Fan headers Power related: 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector Storage related: 2 x M.2 slots (Key M) 4 x SATA 6Gb/s ports USB: 1 x USB 3.2 Gen 2 connector (supports USB Type-C) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Miscellaneous: 3 x Addressable Gen 2 headers 1 x AURA RGB header 1 x Clear CMOS header 1 x COM Port header 1 x Front Panel Audio header (AAFP) 1 x 20-3 pin System Panel header with Chassis intrude function 1 x S/PDIF Out header |
BIOS | 128 Mb Flash ROM, UEFI AMI BIOS |
Thông số kỹ thuật
Mô tả sản phẩm

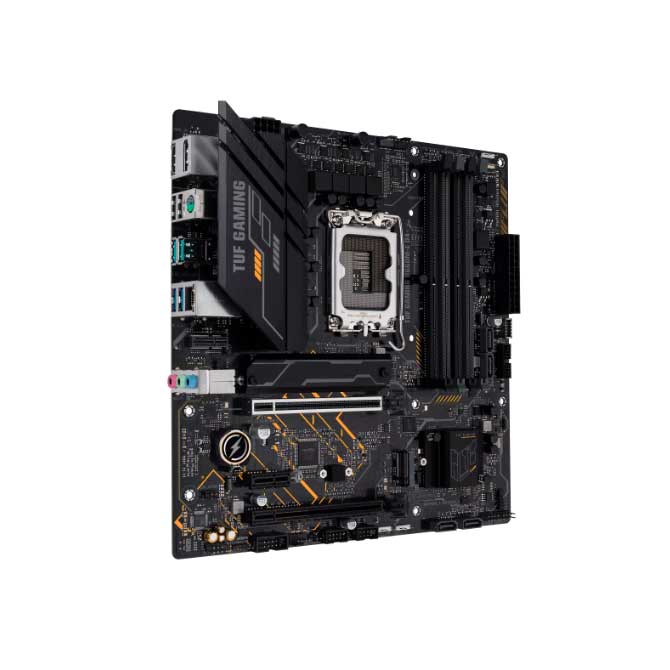

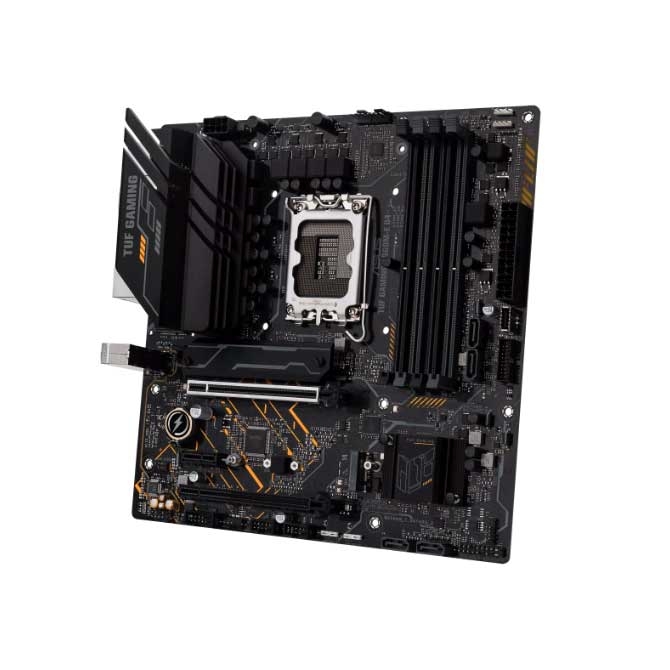

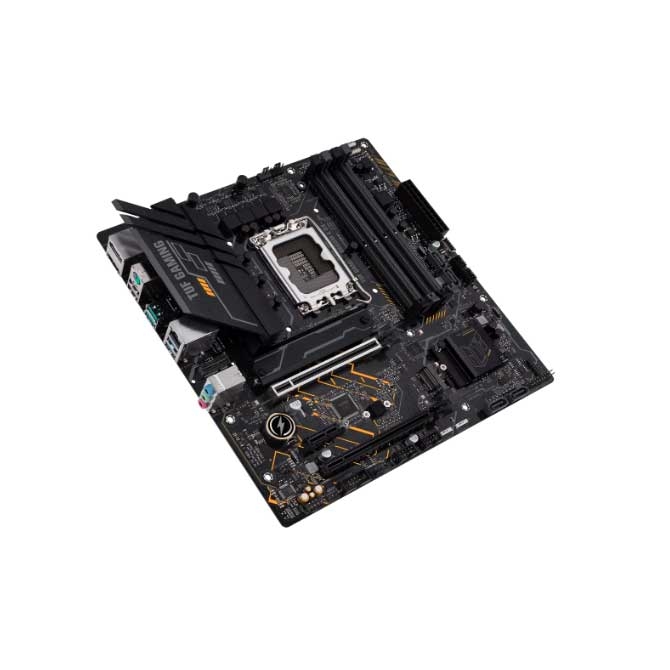

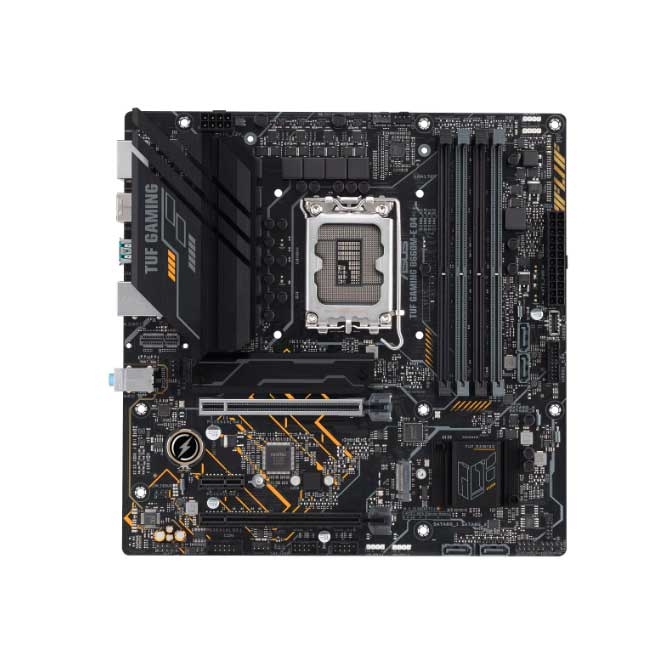

TUF GAMING B660M-E D4
Intel B660 (LGA 1700) mATX motherboard with PCIe 4.0 slot, two PCIe 4.0 M.2 slots, 10 Power stages, Realtek 2.5Gb Ethernet, DP, HDMI, front USB 3.2 Gen 2 Type-C, Aura Sync.
- Intel LGA 1700 socket: Ready for 12th Gen Intel processors
- Enhanced power solution: 10 power stages, six-layer PCB, ProCool socket, military-grade TUF components and Digi+ VRM for maximum durability
- Comprehensive cooling: Enlarged VRM heatsink, Flexible M.2 heatsink, PCH heatsink, hybrid fan headers and Fan Xpert 2+
- Latest connectivity: PCIe 4.0 slot, PCIe 4.0 M.2 slots, front USB 3.2 Gen 2 Type-C
- Made for online gaming: Realtek 2.5Gb Ethernet, TUF LANGuard
- Two-way AI Noise-Cancelation: Reduces background noise from the microphone and audio output for crystal-clear communication in games or video conferences.
Bền. ổn định. tin cậy.
ASUS TUF GAMING B560M-PLUS sử dụng tất cả sức mạnh của bộ vi xử lý Intel mới nhất và kết hợp với các tính năng của bo mạch chủ để sẵn sàng chiến game cùng độ bền đã được kiểm chứng. Được thiết kế với các thành phần linh kiện chuẩn quân đội, giải pháp năng lượng được nâng cấp và hệ thống làm mát toàn diện, bo mạch chủ này mang đến hiệu năng ổn định, vững chắc để chơi game trong nhiều giờ. Về mặt thẩm mỹ, TUF GAMING B560M-PLUS thể hiện biểu tượng TUF Gaming mới và kết hợp các yếu tố thiết kế hình học đơn giản để phản ánh độ tin cậy và độ ổn định đặc trưng cho dòng TUF Gaming.
Hiệu năng vững vàng ổn định
Với khả năng cung cấp điện năng được nâng cấp và các tùy chọn làm mát toàn diện để thúc đẩy bộ vi xử lý Intel Core thế hệ thứ 11 và 10, cộng với hỗ trợ bộ nhớ và lưu trữ nhanh hơn, dòng bo mạch chủ TUF GAMING B560M-PLUS là nền tảng hoàn hảo cho dàn máy chiến sử dụng nhiều nhân tiếp theo của bạn.
Dễ Vọc Máy tính
Bo mạch chủ TUF Gaming được thiết kế để dễ dàng thiết lập và cấu hình theo cách bạn muốn — ngay cả đối với những người lần đầu ráp máy. Hệ sinh thái TUF Gaming Alliance giúp việc lựa chọn các linh kiện tương thích trở nên dễ dàng, trong khi phần mềm Armory Crate cung cấp toàn quyền kiểm soát cài đặt hệ thống thông qua một bảng điều khiển duy nhất. Bo mạch chủ TUF Gaming cung cấp cho bạn mọi thứ bạn cần để lắp ráp bộ máy chơi game trong mơ của mình mà không làm khó bạn.
Tự tin lắp ráp dàn máy
TUF Gaming Alliance là nhãn hiệu hợp tác giữa ASUS và các nhà sản xuất linh kiện PC uy tín để đảm bảo sự tương thích với nhiều linh kiện như vỏ máy PC, nguồn điện, bộ làm mát CPU, bộ nhớ,... Với số lượng quan hệ đối tác và linh kiện được bổ sung thường xuyên, TUF Gaming Alliance sẽ không ngừng lớn mạnh hơn.
Chơi game đắm chìm
Dòng bo mạch chủ TUF GAMING B560M-PLUS cung cấp một dàn máy chiến game hoàn chỉnh, hiệu năng cao với danh sách trải dài các tính năng để cải thiện trải nghiệm của bạn, bao gồm kết nối mạng cực nhanh để chơi trò chơi online mượt mà hơn, âm thanh nguyên bản với các tín hiệu vị trí để chơi game FPS và đèn RGB trên bo mạch đồng bộ với phụ kiện để giúp bạn tạo ra bầu không khí chơi game mang phong cách của riêng mình.
CỔNG MẠNG 2.5G
Ethernet 2.5G tích hợp nâng cấp kết nối mạng LAN của bạn lên một tầm cao mới bằng cải thiện băng thông lên tới 2,5 lần. Bằng cách sử dụng cáp LAN hiện có, bạn có thể tận dụng sự nâng cấp mạng này để trải nghiệm chơi game mượt hơn, không giật, phát trực tiếp video độ phân giải cao và truyền tập tin nhanh hơn.
Turbo LAN
Turbo LAN là một phần mềm tối ưu hóa kết nối mạng để ưu tiên gói tùy chỉnh. Với công nghệ định hình lưu lượng cFosSpeed, cho phép bạn định cấu hình mức độ ưu tiên của ứng dụng thông qua giao diện trực quan và giảm độ trễ mạng.
