| CPU | Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0 |
| Chipset | Z690 |
| Memory | 4 x DIMM, Max. 128GB, DDR5 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 Non-ECC, Un-buffered Memory* Dual Channel Memory Architecture Supports Intel Extreme Memory Profile (XMP) OptiMem II |
| Graphic | 1 x DisplayPort** 1 x HDMI® Port*** *Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates. **Supports max. 4K@60Hz as specified in DisplayPort 1.4. *** Supports 4K@60Hz as specified in HDMI 2.1. |
| Expansion Slots | Intel 12th Gen Processors: 1 x PCIe 5.0/4.0/3.0 x16 slot Intel Z690 Chipset: 1 x PCIe 4.0/3.0 x16 slot (supports x4 mode) 2 x PCIe 3.0 x16 slots (support x4 mode) 1 x PCIe 3.0 x1 slot * Please check PCIe bifurcation table in support site. ** Supports Intel Optane Memory H Series on PCH-attached PCIe slot. |
| Storage | Total supports 3 x M.2 slots and 4 x SATA 6Gb/s ports* Intel 12th Gen Processors: M.2_1 slot (Key M), type 2242/2260/2280/22110 - Intel 12th Gen processors support PCIe 4.0 x4 mode. Intel Z690 Chipset: M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) 4 x SATA 6Gb/s ports * Intel Rapid Storage Technology supports NVMe RAID 0/1/5, SATA RAID 0/1/5/10. ** Intel Rapid Storage Technology supports Intel Optane Memory H Series on PCH attached M.2 slots |
| Lan | 1 x Realtek 2.5Gb Ethernet |
| Wireless Data Network | V-M.2 slot only (Key E, CNVi & PCIe)* * Wi-Fi module and vertical M.2 Key E bracket set are purchased separately. |
| Audio | Realtek 7.1 Surround Sound High Definition Audio CODEC - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - Supports up to 24-Bit/192 kHz playback Audio Features: - Audio Shielding - Rear optical S/PDIF out port - Premium audio capacitors - Dedicated audio PCB layers |
| USB Port | Rear USB (Total 6 ports): 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C) 1 x USB 3.2 Gen 2 port (1 x Type-A) 2 x USB 3.2 Gen 1 ports (2 x Type-A) 2 x USB 2.0 ports (2 x Type-A) Front USB (Total 9 ports): 1 x USB 3.2 Gen 1 connector (supports USB Type-C) 2 x USB 3.2 Gen 1 headers support additional 4 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports* * USB_E1 port, USB_E2 port, USB_E3 port and USB_E4 port share the bandwidth. |

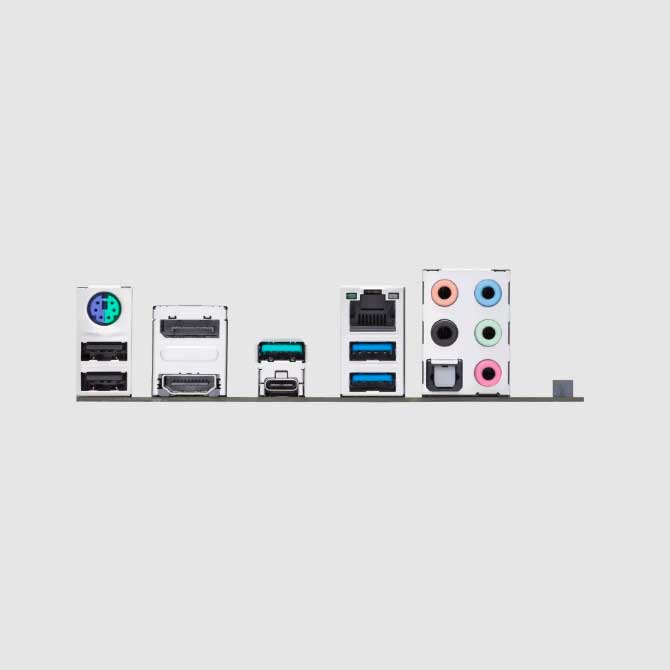

| Back I/O Ports | 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C) 1 x USB 3.2 Gen 2 port (1 x Type-A) 2 x USB 3.2 Gen 1 ports (2 x Type-A) 2 x USB 2.0 ports (2 x Type-A) 1 x DisplayPort 1 x HDMI port 1 x V-M.2 slot (Key E) 1 x Realtek 2.5Gb Ethernet port 5 x Audio jacks 1 x Optical S/PDIF out port 1 x PS/2 Keyboard/Mouse combo port |
| Internal I/O Ports | Fan and Cooling related: 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 3 x 4-pin Chassis Fan headers Power related: 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector 1 x 4-pin +12V Power connector Storage related: 3 x M.2 slots (Key M) 4 x SATA 6Gb/s ports USB: 1 x USB 3.2 Gen 1 connector (supports USB Type-C) 2 x USB 3.2 Gen 1 headers support additional 4 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Miscellaneous: 3 x Addressable Gen 2 headers 1 x AURA RGB header 1 x Clear CMOS header 1 x COM Port header 1 x Front Panel Audio header (AAFP) 1 x SPI TPM header (14-1pin) 1 x 20-5pin System Panel header 1 x Thunderbolt header |
| BIOS | 192 (128+64) Mb Flash ROM, UEFI AMI BIOS |
| Form Factor | ATX 30.5cm x 23.4cm |
Thông số kỹ thuật
Mô tả sản phẩm

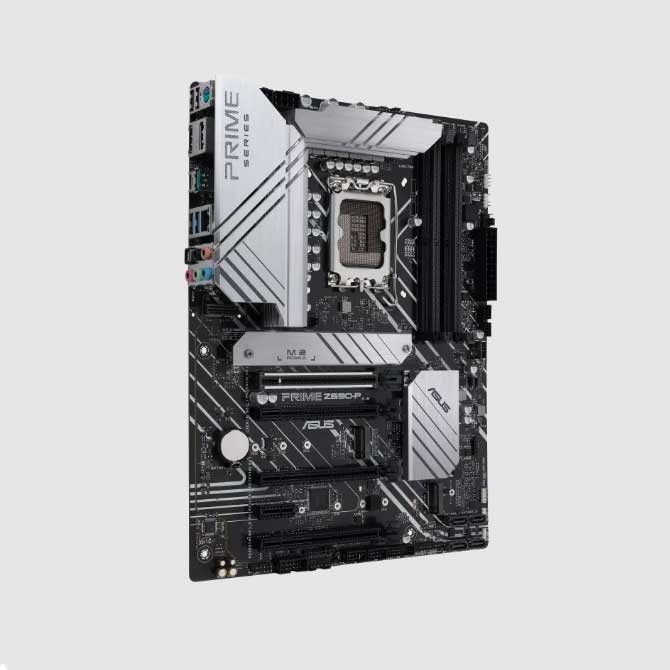

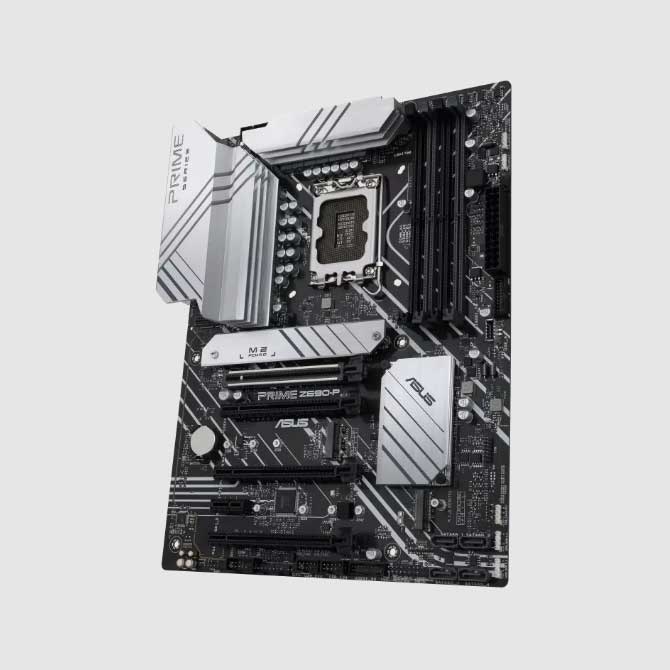

PRIME Z690-P-CSM
Intel Z690 (LGA 1700) kích cỡ ATX với PCIe 5.0, DDR5, ba khe M.2, 14+1 DrMOS, HDMI, DisplayPort, Ethernet 2.5 Gb, USB 3.2 Gen 2x2 Type-C, USB 3.2 Gen 1 Type-C trên bo, hỗ trợ Thunderbolt 4 và đèn RGB Aura Sync.
- Socket Intel LGA 1700: Sẵn sàng cho bộ vi xử lý Intel thế hệ 12
- Giải pháp tăng cường truyền tải điện năng: 14+1 tụ cấp nguồn DrMOS, cổng kết nối ProCool 8+4 pin, cuộn cảm hợp kim và chóp nối bền bỉ giúp truyền tải điện ổn định
- Tản nhiệt toàn diện: Tản nhiệt VRM lớn, tản nhiệt M.2, tản nhiệt PCH, đầu cắm quạt đa năng và Fan Xpert 4
- ASUS OptiMem II: Định tuyến đường mạch cho bộ nhớ một cách hợp lý, kết hợp với tối ưu giữa hóa tầng của bo mạch để đảm bảo sự toàn vẹn của tín hiệu giúp tăng khả năng ép xung bộ nhớ
- Cổng kết nối thế hệ tiếp theo: DDR5, PCIe 5.0, Ethernet 2.5 Gb, USB 3.2 Gen 2x2 Type-C, USB 3.2 Gen 1 Type-C trên bo mạch, hỗ trợ đầu cắm Thunderbolt 4
- ASUS Control Center Express: Phần mềm quản lý và giám sát CNTT thời gian thực để tăng cường bảo vệ dữ liệu.
ASUS Control Center Express
ASUS Control Center Express là một phần mềm quản lý và giám sát CNTT tích hợp được thiết kế để triển khai nhanh hơn, đơn giản hóa các hoạt động CNTT và cải thiện năng suất với các chức năng kiểm soát toàn diện và thân thiện với người dùng. ASUS Control Center Express tương thích với hơn 100 bo mạch chủ ASUS để cung cấp giải pháp tối ưu hóa TCO chất lượng cao cho nhu cầu công việc của bạn.
LINH HOẠT
Các điều khiển toàn diện là nền tảng phát triển của dòng ASUS Prime. Bo mạch chủ Prime Z690 tích hợp các công cụ linh hoạt để điều chỉnh mọi thông số trong hệ thống của bạn, cho phép điều chỉnh hiệu năng để phù hợp hoàn hảo với cách làm việc của bạn giúp tối đa hóa năng suất.
Hiệu suất năng lượng toàn năng
Bộ xử lý năng lượng (EPU) tự động tối ưu hóa mức tiêu thụ điện năng và giúp tiết kiệm năng lượng tối đa nhờ chế độ Away - cài đặt
thông minh tạo điều kiện tiết kiệm năng lượng tối ưu bằng cách tắt các bộ điều khiển I/O không sử dụng.
Bộ điều khiển tản nhiệt khí và chất lỏng linh hoạt
Phần mềm ASUS Fan Xpert 4 cung cấp khả năng kiểm soát toàn diện đối với quạt và bộ tản nhiệt all-in-one (AiO). Cho dù tản nhiệt bằng khí hay nước, chế độ Auto-Tuning cấu hình thông minh tất cả các thông số chỉ với một click chuột. Ngoài ra còn có chế độ Extreme Quiet (cực kỳ yên tĩnh) giúp giảm tất cả tốc độ quạt xuống dưới mức tối thiểu mặc định để giữ cho hệ thống của bạn hoạt động êm ái khi thực hiện các tác vụ nhẹ. Quạt và bộ làm mát AiO cũng có thể được điều khiển thông qua UEFI BIOS.
UEFI BIOS
Phần mềm ASUS UEFI BIOS trứ danh cung cấp mọi thứ bạn cần để cấu hình, tinh chỉnh và điều chỉnh hệ thống của mình. Cung cấp các tùy chọn đơn giản dễ dùng cho người mới bắt đầu tự ráp PC, cũng như các tính năng toàn diện cho những kỹ sư ráp máy.
Tinh chỉnh nâng cao cho Serious Tweakers
Chế độ Nâng cao được cung cấp qua UEFI cho phép bạn nắm toàn quyền điều khiển. Tính năng tìm kiếm tích hợp giúp bạn dễ dàng tìm thấy các tùy chọn, các chức năng Nâng cao cho phép bạn thực hiện các điều chỉnh một cách thông minh để có thể đạt được hiệu quả theo cách bạn muốn.
LÀM MÁT
Dòng sản phẩm Prime Z690 được thiết kế với nhiều bộ tản nhiệt trên bo mạch chủ và một loạt đầu cắm quạt kết hợp giúp thiết bị luôn mát và ổn định khi chạy khối lượng công việc lớn.
Mát hơn nhờ thiết kế
Dòng sản phẩm Prime Z690 sở hữu khả năng điều khiển làm mát toàn diện có thể thiết lập cấu hình bằng phần mềm Fan Xpert 4 hoặc qua UEFI BIOS.
HIỆU NĂNG
Dòng Prime Z690 được thiết kế để xử lý các nhân bổ sung và băng thông tăng cường của bộ vi xử lý Intel® Core™ thế hệ 12. Bo mạch chủ ASUS Z690 cung cấp tất cả các tính năng cơ bản để tăng năng suất hàng ngày, vì vậy hệ thống của bạn sẽ luôn sẵn sàng hoạt động với nguồn điện ổn định, khả năng làm mát trực quan và các tùy chọn truyền tải linh hoạt.
Thiết kế công suất
Nguồn điện ổn định là điều cần thiết để khai thác hết mọi công suất của bộ vi xử lý Intel thế hệ 12. Prime Z690-P D4-CSM được thiết kế để đáp ứng nhu cầu của các CPU đa nhân.
TÙY CHỈNH
Dòng sản phẩm Prime Z690 bổ sung các chi tiết giúp nâng cao mọi trải nghiệm của người dùng, từ các bộ giải mã độc quyền mang đến chất lượng âm thanh hoàn hảo đến tính năng điều khiển hệ thống chiếu sáng RGB trực quan cho phép bạn tùy chỉnh hệ thống nhằm tạo ra giao diện cá nhân độc đáo.
