| CPU | Supports Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0** * Refer to www.asus.com for CPU support list. ** Intel Turbo Boost Max Technology 3.0 support depends on the CPU types. |
| Chipset | Z690 |
| Memory | 4 x DIMM, Max. 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC) /4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/ 3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory* Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) OptiMem II |
| Graphic | 1 x DisplayPort** 1 x HDMI® port*** * Graphics specifications may vary between CPU types. ** Supports max. 4K@60Hz as specified in DisplayPort 1.4 ***Supports 4K@60Hz as specified in HDMI 2.1. **** VGA resolution support depends on processors' or graphic cards' resolution. |
| Expansion Slots | Intel 12th Gen Processors* 1 x PCIe 5.0 x16 slot Intel Z690 Chipset** 1 x PCIe 3.0 x16 slot (supports x4 mode) 1 x PCIe 3.0 x4 slot 2 x PCIe 3.0 x1 slots * Please check PCIe bifurcation table in support site. ** Supports Intel Optane Memory H Series on PCH-attached PCIe slot |
| Storage | Supports 4 x M.2 slots and 4 x SATA 6Gb/s ports Intel 12th Gen Processors M.2_1 slot (Key M), type 2242/2260/2280/22110 - Intel 12th Gen processors support PCIe 4.0 x4 mode Intel Z690 Chipset** M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes) M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode) M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) 4 x SATA 6Gb/s ports * Intel Rapid Storage Technology supports NVMe RAID 0/1/5, SATA RAID 0/1/5/10. ** Intel Rapid Storage Technology supports Intel Optane Memory H Series on PCH attached M.2 slots. |
| Lan | 1 x Intel® 2.5Gb Ethernet TUF LANGuard |
| Audio | Realtek 7.1 Surround Sound High Definition Audio CODEC* - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - Supports up to 24-Bit/192 kHz playback Audio Features: - Audio Shielding - Rear optical S/PDIF out port - Premium audio capacitors - Dedicated audio PCB layers - Audio Cover |
| USB Port | Rear USB:Total 8 ports: 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C) 2 x USB 3.2 Gen 2 ports (2 x Type-A) 5 x USB 3.2 Gen 1 ports (4 x Type-A + 1 x USB Type-C®) 1 x USB 3.2 Gen 2 connector (supports USB Type-C) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports |

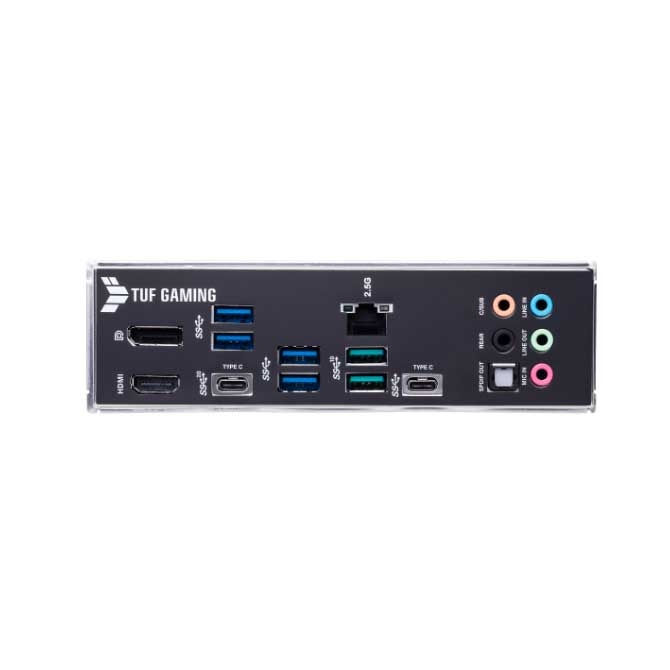

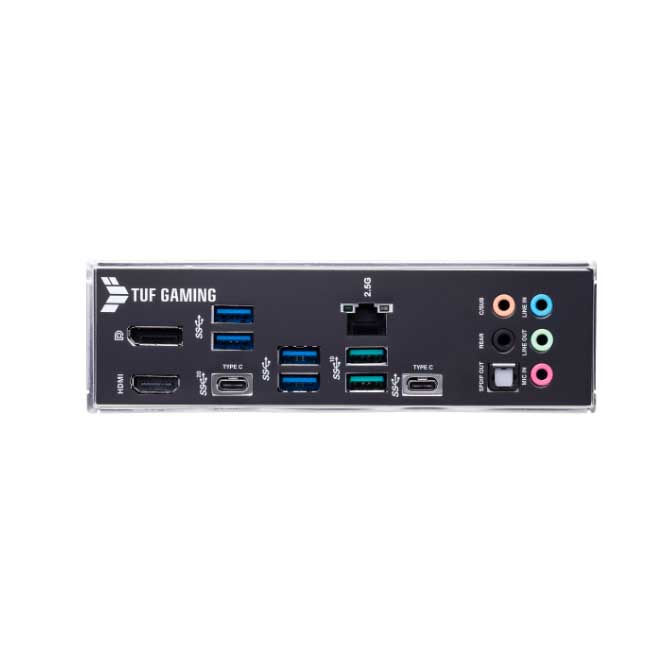

| Back I/O Ports | 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C) 2 x USB 3.2 Gen 2 ports (2 x Type-A) 5 x USB 3.2 Gen 1 ports (4 x Type-A + 1 x USB Type-C®) 1 x DisplayPort 1 x HDMI® port 1 x Intel® 2.5Gb Ethernet port 5 x Audio jacks 1 x Optical S/PDIF out port |
| Internal I/O Ports | Fan and Cooling related: 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 4 x 4-pin Chassis Fan headers Power related: 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector 1 x 4-pin +12V Power connector Storage related: 4 x M.2 slots (Key M) 4 x SATA 6Gb/s ports USB: 1 x USB 3.2 Gen 2 connector (supports USB Type-C) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Miscellaneous: 3 x Addressable Gen 2 headers 1 x AURA RGB header 1 x Clear CMOS header 1 x COM Port header 1 x Front Panel Audio header (AAFP) 1 x 20-3 pin System Panel header with Chassis intrude function 1 x Thunderbolt header |
| BIOS | 192 (128+64) Mb Flash ROM, UEFI AMI BIOS |
| Form Factor | ATX 30.5cm x 24.4cm |
Thông số kỹ thuật
Mô tả sản phẩm

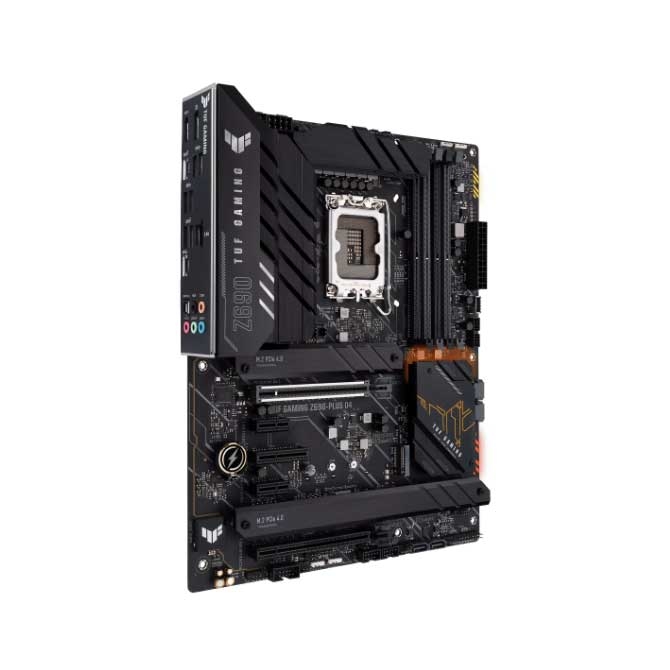

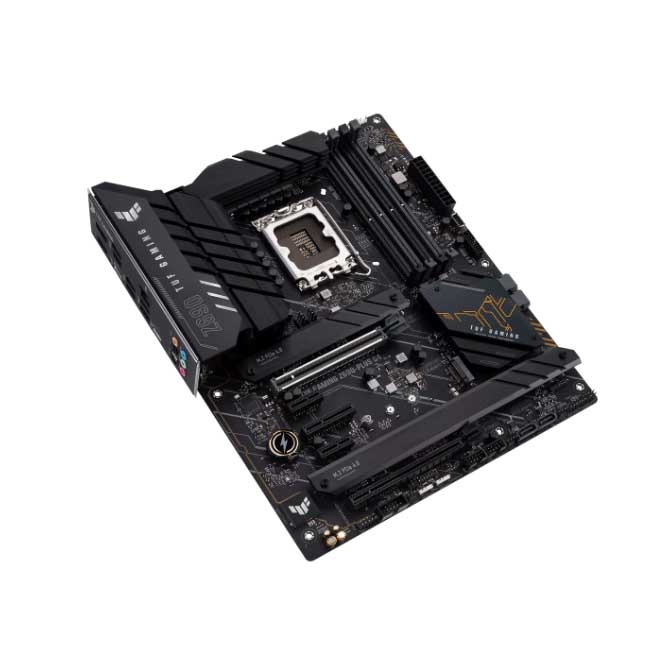

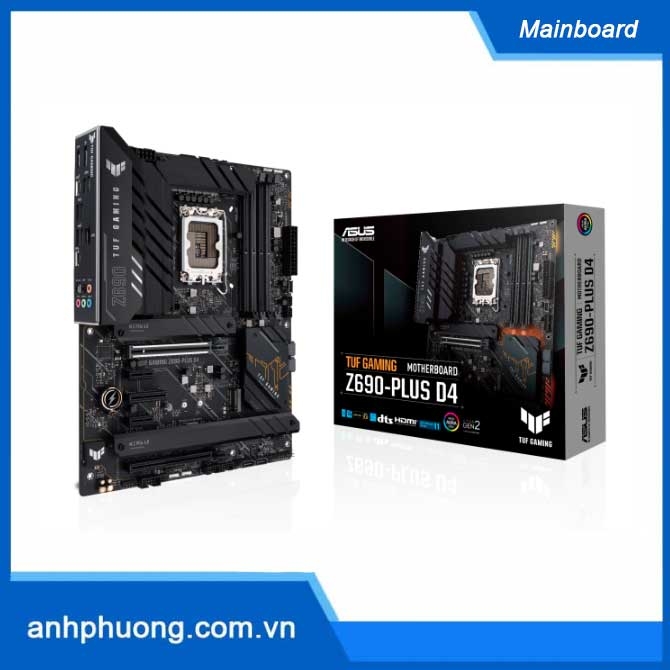

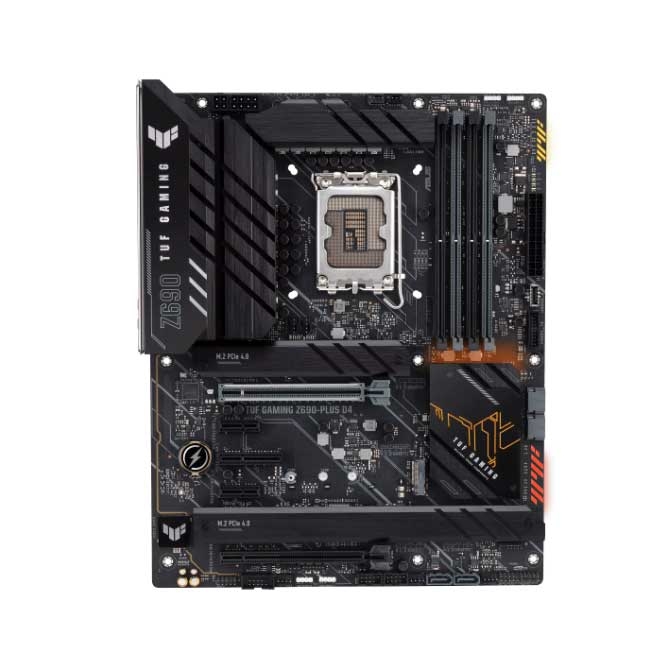

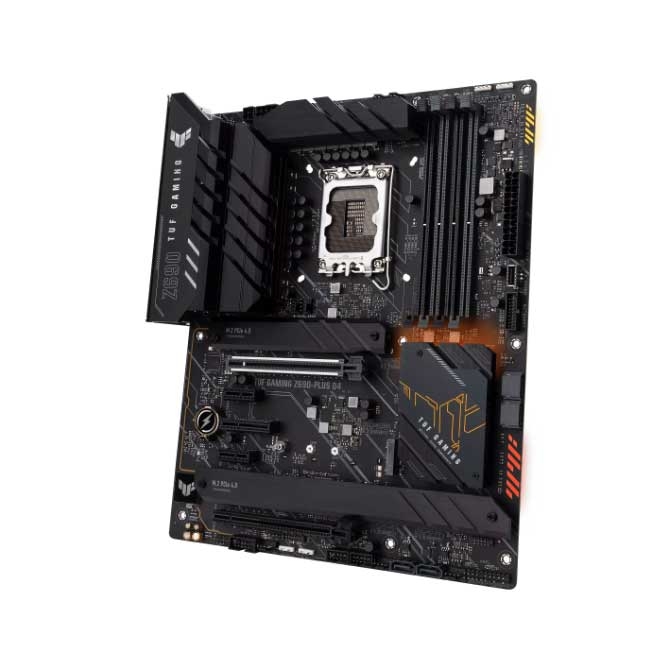

TUF GAMING Z690-PLUS D4
Bo mạch chủ chuyên game Intel Z690 (LGA 1700) kích cỡ ATX, 15 tụ cấp nguồn DrMOS, PCIe 5.0, bộ nhớ DDR4, bốn khe M.2, Ethernet Intel 2.5 Gb, HDMI, DisplayPort, USB 3.2 Gen 2x2 Type-C, USB 3.2 Gen 2 Type C trên bo mạch, SATA 6 Gbps, hỗ trợ Thunderbolt 4 và đèn RGB Aura Sync.
- Socket Intel LGA 1700: Sẵn sàng cho bộ vi xử lý Intel Core thế hệ 12
- Giải pháp tăng cường năng lượng: 14+1 tụ cấp nguồn DrMOS, PCB sáu lớp, cổng cắm ProCool, cuộn cảm hợp kim and chóp nối bền bỉ đảm bảo truyền tải điện năng ổn định
- Cổng kết nối thế hệ tiếp theo: PCIe 5.0, USB 3.2 Gen2x2 Type-C, USB 3.2 Gen 2 Type-C trên bo mạch, hỗ trợ đầu cắm Thunderbolt 4
- Thiết kế cho chơi game online: Ethernet Intel 2.5 Gb và TUF LANGuard
- Khử ồn thông minh hai chiều AI Noise-Cancelation: Giảm tiếng ồn xung quanh từ micrô và đầu ra âm thanh để giao tiếp hai chiều rõ và âm thanh trong, không tạp âm khi đang game hoặc hội họp video.
- Tản nhiệt toàn diện: Tăng diện tích tản nhiệt VRM, tản nhiệt PCH không quạt, tản nhiệt M.2, đầu cắm đa quạt and tiện ích Fan Xpert 4 trong Armory Crate
- Tỏa sáng cùng hiệu ứng đèn RGB Aura: Biến hóa phong cách cùng thiết kế đèn trong dàn máy của bạn, hỗ trợ đầu cắm RGB addressable và đầu cắm dải đèn RGB.
Bền. ổn định. tin cậy.
ASUS TUF GAMING Z690-PLUS D4 được thiết kế mang các yếu tố thiết yếu nhất của nền tảng Intel® mới nhất và kết hợp với các tính năng hỗ trợ sẵn sàng chiến game cùng độ bền đã được thử nghiệm. Được thiết kế từ thành phần linh kiện chuẩn quân sự, giải pháp truyền tải điện năng và hệ thống tản nhiệt toàn diện, bo mạch chủ này mang lại hiệu năng tuyệt vời với độ ổn định tuyệt đối khi chơi các trận game trong thời gian dài. Về yếu tố thẩm mỹ, TUF GAMING Z690-PLUS D4 sử dụng logo TUF Gaming mới và kết hợp các yếu tố thiết kế hình học đơn giản để nói lên đặc tính bền, độ tin cậy và độ ổn định đặc trưng của dòng TUF Gaming.
Hiệu năng vững vàng ổn định
Với khả năng truyền tải điện được nâng cấp và các tùy chọn tản nhiệt toàn diện để kết hợp với sức mạnh bộ vi xử lý Intel Core™ thế hệ thứ 12, cộng với hỗ trợ bộ nhớ và lưu trữ nhanh hơn, bo mạch chủ TUF GAMING Z690 là nền tảng hoàn hảo cho dàn máy chiến đấu sử dụng cpu đa nhân tiếp theo của bạn.
DrMOS
Các VRM tích hợp trên bo mạch với 14+1 tụ cấp nguồn DrMOS kết hợp MOSFET high-side, low-side và các driver trở thành một hệ thống độc lập, mang lại sức mạnh và hiệu quả mà bộ vi xử lý Intel Core thế hệ 12 yêu cầu. Mỗi tụ cấp nguồn được thiết kế để tải điện 80 ampe nhằm cung cấp hiệu suất ổn định cho bộ vi xử lý Intel hiện tại và tương lai.
Dễ Vọc Máy tính
Bo mạch chủ TUF GAMING được thiết kế để dễ dàng thiết lập và cấu hình theo cách bạn muốn — ngay cả đối với những người lần đầu tự ráp máy. Hệ sinh thái TUF GAMING Alliance giúp việc lựa chọn các bộ phận tương thích trở nên dễ dàng, trong khi phần mềm Armory Crate cung cấp Fan Xpert 4 và thông tin phần cứng, đồng thời cung cấp toàn quyền kiểm soát tính năng Khử ồn thông minh AI hai chiều, đèn RGB và các cài đặt thiết bị ngoại vi. Nền tảng TUF Gaming cung cấp cho bạn “kho vũ khí” cần thiết để lắp ráp và tối ưu bộ máy chơi game trong mơ của mình một cách dễ dàng, không gì cản trở.
Chơi game đắm chìm
Bo mạch chủ TUF GAMING Z690 được thiết kế để nâng cao hiệu năng game với danh sách dài các tính năng giúp cải thiện trải nghiệm của bạn, bao gồm kết nối mạng cực nhanh để chơi game online mượt mà hơn, âm thanh nguyên bản với các tín hiệu âm thanh định vị để chơi game FPS và đèn RGB trên bo mạch đồng bộ với các phụ kiện kèm theo để bạn có thể tạo ra một bầu không khí chơi game theo phong cách riêng của mình.
Intel 2.5 Gb Ethernet
Ethernet 2.5 Gb tích hợp trên bo giúp tăng cường kết nối có dây của bạn với tốc độ nhanh hơn 2,5 lần so với kết nối Ethernet tiêu chuẩn. Điều này có nghĩa là bạn có thể truyền tệp cực kỳ nhanh chóng, chơi game online có độ trễ thấp và phát stream video độ phân giải cao.
