Mainboard MSI | |
---|---|
PROCESSOR | Supports 12th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors Processor socket LGA1700 |
CHIPSET | Intel® Z690 Chipset |
MEMORY | 4x DDR4 memory slots, support up to 128GB Supports 1R 2133/ 2666/ 2933/ 3200 MHz (by JEDEC & POR) Max overclocking frequency: 1DPC 1R Max speed up to 5200+ MHz 1DPC 2R Max speed up to 4800+ MHz 2DPC 1R Max speed up to 4400+ MHz 2DPC 2R Max speed up to 4000+ MHz Supports Dual-Channel mode Supports non-ECC, un-buffered memory Supports Intel® Extreme Memory Profile (XMP) |
EXPANSION SLOT | 3x PCIe x16 slots PCI_E1 (from CPU) Supports up to PCIe 5.0 x16 PCI_E3 & PCI_E4 (from Z690 chipset) Supports up to PCIe 3.0 x4& 3.0 x1 1x PCIe 3.0 x1 slot (from Z690 chipset) |
ONBOARD GRAPHICS | 1x HDMI 2.1 with HDR port, supports a maximum resolution of 4K 60Hz 1x DisplayPort 1.4 port, supports a maximum resolution of 4K 60Hz |
MULTI-GPU | Supports AMD® CrossFire™ Technology |
STORAGE | 6x SATA 6Gb/s ports (from Z690 chipset) 4x M.2 slots (Key M) M2_1 slot (from CPU) Supports up to PCIe 4.0 x4 Supports 2242/ 2260/ 2280/ 22110 storage devices M2_2 slot (from Z690 chipset) Support up to PCIe 4.0 x4 Supports 2242/ 2260/ 2280 storage devices M2_3 slot (from Z690 chipset) Support up to PCIe 3.0 x4 Supports SATA 6Gb/s Supports 2242/ 2260/ 2280 storage devices M2_4 slot (from Z690 chipset) Support up to PCIe 4.0x4 Supports SATA 6Gb/s Supports 2242/ 2260/ 2280 storage devices Intel® Optane™ Memory Ready for M.2 slots that are from Z690 Chipset Support Intel® Smart Response Technology for Intel Core™ processors |
RAID | Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices Supports RAID 0, RAID 1 and RAID 5 for M.2 NVMe storage devices |
USB | Intel® Z690 Chipset: 1x USB 3.2 Gen 2x2 20Gbps Type-C port on the back panel 2x USB 3.2 Gen 2 10Gbps ports (1 Type-C internal connector and 1 Type-A port on the back panel) 6x USB 3.2 Gen 1 5Gbps ports (2 Type-A ports on the back panel, and 4 ports are available through the internal USB connectors) 4x USB 2.0 Type-A ports on the back panel USB 2.0 Hubs GL850G: 4x USB 2.0 ports are available through the internal USB connectors |
AUDIO | Realtek®ALC897 Codec: 7.1-Channel High Definition Audio |
LAN | 1x Intel® I225-V 2.5Gbps LAN controller |
WIRELESS LAN & BLUETOOTH | Intel® Wi-Fi 6: The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz/ 5GHz (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.2 |
INTERNAL CONNECTORS | 1x 24-pin ATX main power connector 2x 8-pin ATX 12V power connector 6x SATA 6Gb/s connectors 4x M.2 slots (M-Key) 1x USB 3.2 Gen 2 10Gbps Type-C port 2x USB 3.2 Gen 1 5Gbps connectors (supports additional 4 USB 3.2 Gen 1 5Gbps ports) 2x USB 2.0 connectors (supports additional 4 USB 2.0 ports) 1x 4-pin CPU fan connector 1x 4-pin water-pump fan connector 6x 4-pin system fan connectors 1x Front panel audio connector 2x System panel connectors 1x Chassis Intrusion connector 1x Clear CMOS jumper 1x TPM module connector 1x Tuning controller connector 1x TBT connector (Supports RTD3) |
LED FEATURE | 1x 4-pin RGB LED connector 2x 3-pin RAINBOW LED connectors 4x EZ Debug LED |

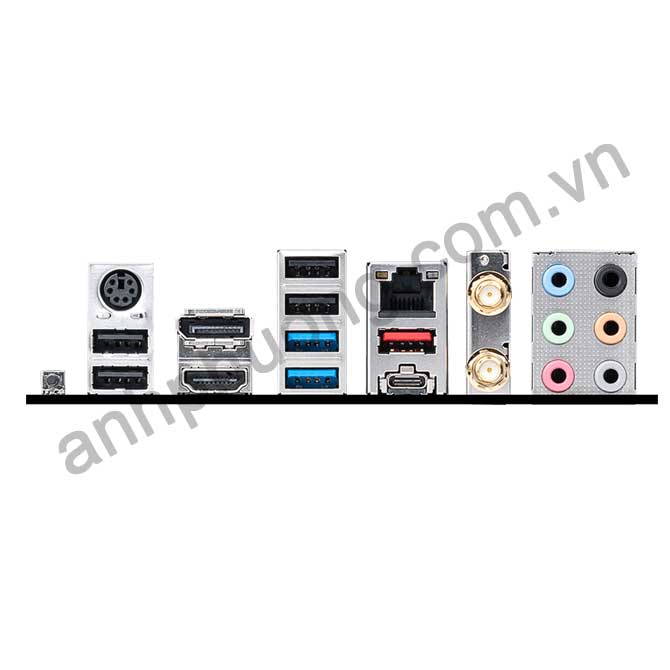

BACK PANEL PORTS | Keyboard / Mouse DisplayPort USB 2.0 LAN port WIFI / Bluetooth Audio connector Flash BIOS Button USB 2.0 HDMI USB 3.2 Gen 1 5Gbps Type-A USB 3.2 Gen 2x2 20Gbps Type-C USB 3.2 Gen 2 10Gbps Type-A |
OPERATING SYSTEM | Support for Windows® 11 64-bit, Windows® 10 64-bit |
DIMENSIONS | ATX Form Factor: 12 in. x 9.6 in. (30.5 cm x 24.4 cm) |
MOUNTING | 9 mounting holes |
Thông số kỹ thuật
Mô tả sản phẩm
Dòng PRO giúp người dùng làm việc thông minh hơn bằng cách mang lại trải nghiệm hiệu quả và năng suất. Với chức năng ổn định và lắp ráp chất lượng cao, bo mạch chủ dòng PRO không chỉ cung cấp quy trình làm việc chuyên nghiệp được tối ưu hóa mà còn ít gặp sự cố và kéo dài tuổi thọ.
THIẾT KẾ THÂN THIỆN VỚI NGƯỜI DÙNG
Bo mạch chủ MSI có rất nhiều thiết kế tiện lợi và thông minh cho người dùng DIY, vô số công cụ điều chỉnh và khắc phục sự cố hệ thống luôn sẵn sàng phục vụ bạn để nâng cấp hệ thống của bạn lên một tầm cao mới và đáp ứng ngay cả người khó tính nhất. Giúp bạn dễ dàng cài đặt bo mạch chủ của riêng mình mà không gặp bất kỳ vấn đề gì.
GIẢI PHÁP NHIỆT ĐỂ CÓ NHIỀU CÔNG TY VÀ HIỆU SUẤT CAO HƠN
Với bộ vi xử lý có nhiều lõi hơn, thiết kế nhiệt và điện quan trọng hơn để đảm bảo nhiệt độ luôn thấp hơn. Tản nhiệt PWM mở rộng của MSI và thiết kế mạch nâng cao đảm bảo ngay cả CPU Intel cao cấp cũng có thể chạy với tốc độ tối đa với bo mạch chủ MSI.
KẾT NỐI
Bo mạch chủ MSI được chế tạo với nhiều loại cổng kết nối để thỏa mãn các game thủ. Âm thanh nâng cao, khả năng kết nối mạng Lan tiên tiến, USB và Mystic Light biến mọi trải nghiệm chơi game trở nên đắm chìm.
MẠNG MẠNG TỐI ƯU CAO VÀ MẠNG THẤP
Mạng LAN 2,5Gbps cung cấp tốc độ truyền dữ liệu nhanh hơn đáng kinh ngạc so với mạng LAN Gigabit thông thường. Đây là một giải pháp cao cấp cho những người dùng khó tính.
THIẾT KẾ CÔNG SUẤT 14 + 1 +1
Giải phóng và duy trì hiệu suất tối đa với thiết kế VRM tích cực được xây dựng với tổng cộng 14 pha nguồn CPU kỹ thuật số. Kết hợp 2x đầu nối nguồn 8 chân và công nghệ Core Boost độc quyền, bo mạch chủ dòng PRO sẵn sàng duy trì công việc nặng nhọc hàng ngày.

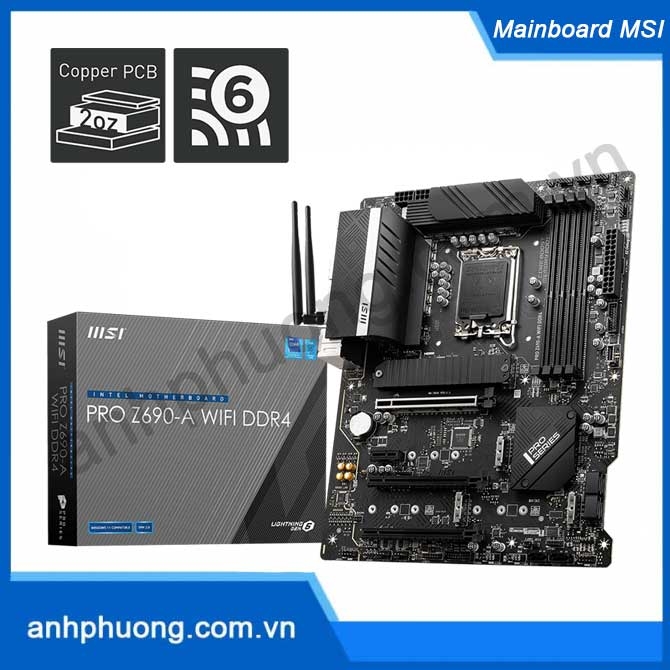

PRO Z690-A WIFI DDR4
- Hỗ trợ bộ vi xử lý Intel ® Core ™, Pentium ® Gold và Celeron ® thế hệ thứ 12 cho socket LGA 1700
- Hỗ trợ bộ nhớ DDR4 lên đến 5200+ (OC) MHz
- Trải nghiệm nhanh như chớp: Khe cắm PCIe 5.0, Lightning Gen4 x4 M.2, USB 3.2 Gen 2x2
- Giải pháp tản nhiệt cao cấp: Thiết kế tản nhiệt mở rộng, tấm tản nhiệt MOSFET được xếp hạng 7W / mk và M.2 Shield Frozr được xây dựng cho hệ thống hiệu suất cao và hoạt động không ngừng
- Mạng LAN 2,5G với Trình quản lý mạng LAN và Giải pháp Intel Wi-Fi 6: Giải pháp mạng được nâng cấp để sử dụng chuyên nghiệp và đa phương tiện. Cung cấp kết nối mạng an toàn, ổn định và nhanh chóng
- Intel Turbo USB 3.2 Gen 2: Được hỗ trợ bởi bộ điều khiển Intel USB 3.2 Gen2, Turbo USB đảm bảo kết nối không bị gián đoạn với độ ổn định cao hơn và tốc độ USB nhanh nhất
- Audio Boost: Thưởng cho đôi tai của bạn với chất lượng âm thanh cấp phòng thu
- Chất lượng cao PCB: PCB 6 lớp được làm bằng đồng dày 2oz và vật liệu cấp máy chủ
- Đa GPU: Với các khe PCI-E giáp thép. Hỗ trợ AMD Crossfire ™
