| Mainboard MSI | |
|---|---|
| PROCESSOR | Supports 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors Processor socket LGA1700 |
| CHIPSET | Intel® Z690 Chipset |
| MEMORY | 4x DDR5 memory slots, support up to 128GB Supports 1R 4800 MHz (by JEDEC & POR) Max. overclocking frequency: 1DPC 1R Max speed up to 6666+ MHz 1DPC 2R Max speed up to 5600+ MHz 2DPC 1R Max speed up to 4000+ MHz 2DPC 2R Max speed up to 4000+ MHz Supports Intel® XMP 3.0 OC Supports Dual Controller Dual-Channel mode Supports non-ECC, un-buffered memory |
| EXPANSION SLOT | 3x PCIe x16 slots PCI_E1 & PCI_E2 slots (From CPU) Support PCIe 5.0 Support x16/ x0, x8/ x8 PCI_E3 slot (From Z690 Chipset) Supports PCIe 3.0 x4 |
| ONBOARD GRAPHICS | 1x HDMI 2.1 with HDR port, supports a maximum resolution of 4K 60Hz 1x DisplayPort 1.4 port with HBR3, supports a maximum resolution of 4K 60Hz |
| MULTI-GPU | Supports AMD® CrossFire™ Technology |
| STORAGE | 4x SATA 6Gb/s ports - SATA5~8* (From Z690 Chipset) 2 x SATA 6Gb/s ports - SATAA & SATAB (From ASMedia ASM1061) 5x M.2 slots (Key M) M2_1 slot (From CPU) Supports PCIe 4.0 x4 Supports 2260/ 2280/ 22110 storage devices M2_2 slot (From Z690 Chipset) Supports PCIe 4.0 x4 Supports 2260/ 2280 storage devices M2_3 slot (From Z690 Chipset) Supports PCIe 4.0 x4 Supports 2242/ 2260/ 2280/ 22110 storage devices M2_4 slot (From Z690 Chipset) Supports PCIe 3.0 x4 Supports SATA 6Gb/s Supports 2242/ 2260/ 2280 storage devices M2_5 slot (From Z690 Chipset) Supports PCIe 4.0 x4 Supports SATA 6Gb/s Supports 2260/ 2280 storage devices M2_2~5 support Intel® Optane™ Memory Supports Intel® Smart Response Technology for Intel Core™ processors |
| RAID | Supports RAID 0, RAID 1 and RAID 10 for SATA storage devices Supports RAID 0, RAID 1 , RAID 5 and RAID 10 for M.2 NVMe storage devices |
| USB | Intel® Z690 Chipset: 1x USB3.2 Gen2x2 20Gbps Type-C port on the back panel 6x USB 3.2 Gen 2 10Gbps ports (5 Type-A ports on the back panel, 1 Type-C available through the internal connector) 2x USB 3.2 Gen 1 5Gbps ports available through the internal connector 4 USB 2.0 ports on the back panel USB Hub-GL850G: 4x USB 2.0 ports available through internal connectors |
| AUDIO | Realtek® ALC4080 Codec: 7.1-Channel High Definition Audio Supports S/PDIF output |
| LAN | 1x Intel® I225V 2.5Gbps LAN controller |
| WIRELESS LAN & BLUETOOTH | Intel® Wi-Fi 6E module The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz/ 5GHz/6GHz (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth 5.2, FIPS, FISMA |
| INTERNAL CONNECTORS | 1x 24-pin ATX main power connector 2x 8-pin ATX 12V power connectors 6x SATA 6Gb/s connectors 5x M.2 slots (M-Key) 1x USB 3.2 Gen 2 10Gbps Type-C connector 1x USB 3.2 Gen 1 5Gbps connector (supports additional 2 USB 3.2 Gen 1 5Gbps ports) 2x USB 2.0 Type-A connectors (supports additional 4 USB 2.0 ports) 1x 4-pin CPU fan connector 1x 4-pin water-pump fan connector 6x 4-pin system fan connectors 1x Front panel audio connector 2x System panel connectors 1x Chassis Intrusion connector 1x Clear CMOS jumper 1x TPM module connector 1x TBT connector (supports RTD3) 1x Tuning Controller connector |
| LED FEATURE | 1x EZ LED Control switch 4x EZ Debug LED 1x 2-Digit Debug Code LED 1x 4-pin RGB LED connector 2x 3-pin RAINBOW LED connectors 1x 3-pin CORSAIR LED connector |

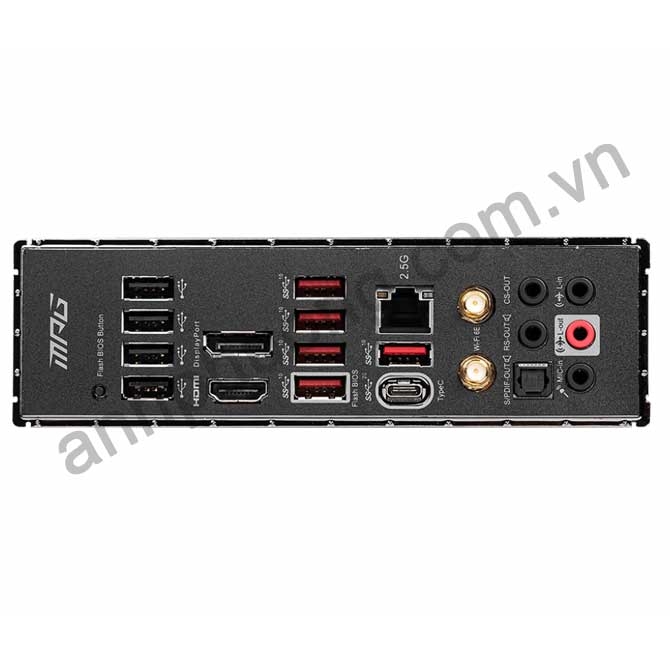

| BACK PANEL PORTS | USB 2.0 DisplayPort 2.5G LAN Wi-Fi/Bluetooth Audio Connectors Flash BIOS Button HDMI USB 3.2 Gen 2 10Gbps Type-A USB 3.2 Gen 2x2 20Gbps Type-C Optical S/PDIF Out |
| OPERATING SYSTEM | Support for Windows® 11 64-bit, Windows® 10 64-bit |
| DIMENSIONS | ATX Form Factor: 12 in. x 9.6 in. (30.5 cm x 24.4 cm) |
| MOUNTING | 9 mounting holes |
Thông số kỹ thuật
Mô tả sản phẩm
THIẾT KẾ PHẦN CỨNG CAO CẤP
Với nhiều năm kinh nghiệm, MSI không còn xa lạ với việc xây dựng các bo mạch chủ với hiệu năng cao. Nhóm nghiên cứu & phát triển và kỹ sư của chúng tôi đã xem xét vô số thiết kế, đánh giá nhiều lựa chọn các thành phần chất lượng cao và phát triển các sản phẩm để đảm bảo độ tin cậy ngay cả trong điều kiện khắc nghiệt.
NÂNG CAO HIỆU SUẤT
Các bo mạch chủ MSI hiệu suất cao được trang bị các tính năng tiên tiến và công nghệ mới nhất để vượt qua mọi thách thức trong tầm tay cho dù bạn là game thủ, chuyên gia hay người đam mê PC.
BỘ NHỚ DDR5 MỚI NHẤT
Một bước nâng cao hiệu suất DDR rất lớn với bộ nhớ DDR5 mới nhất. Kết hợp với quy trình hàn SMT chuyên dụng và công nghệ MSI Memory Boost, MPG Z690 FORCE WIFI sẵn sàng mang lại hiệu suất bộ nhớ đẳng cấp thế giới.
KẾT NỐI
Bo mạch chủ MSI được chế tạo với nhiều loại cổng kết nối để thỏa mãn các game thủ. Âm thanh nâng cao, khả năng kết nối mạng Lan tiên tiến, USB và Mystic Light biến mọi trải nghiệm chơi game trở nên đắm chìm.
MẠNG MẠNG TỐI ƯU CAO VÀ MẠNG THẤP
Mạng LAN 2,5Gbps cung cấp tốc độ truyền dữ liệu nhanh hơn đáng kinh ngạc so với mạng LAN Gigabit thông thường. Đây là một giải pháp cao cấp cho những người dùng khó tính.

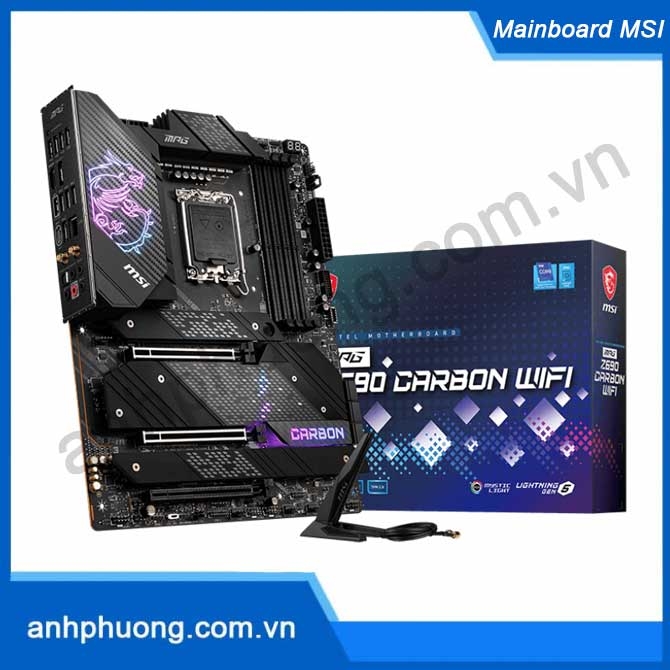

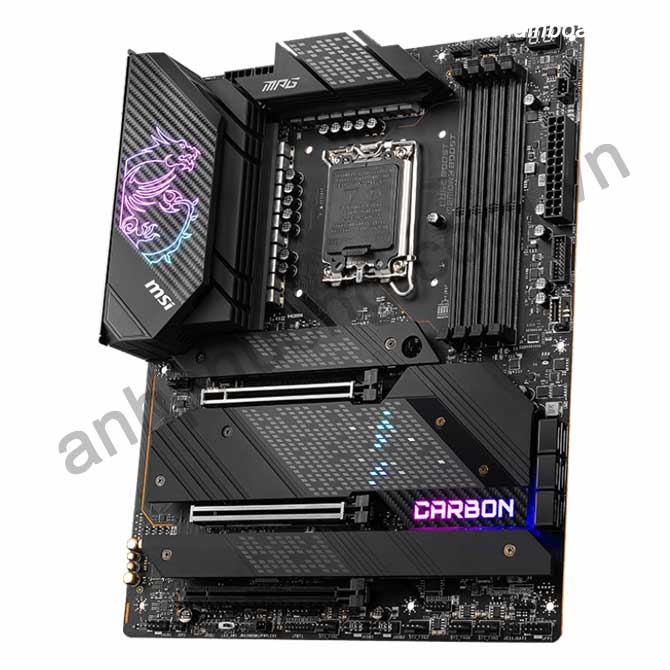

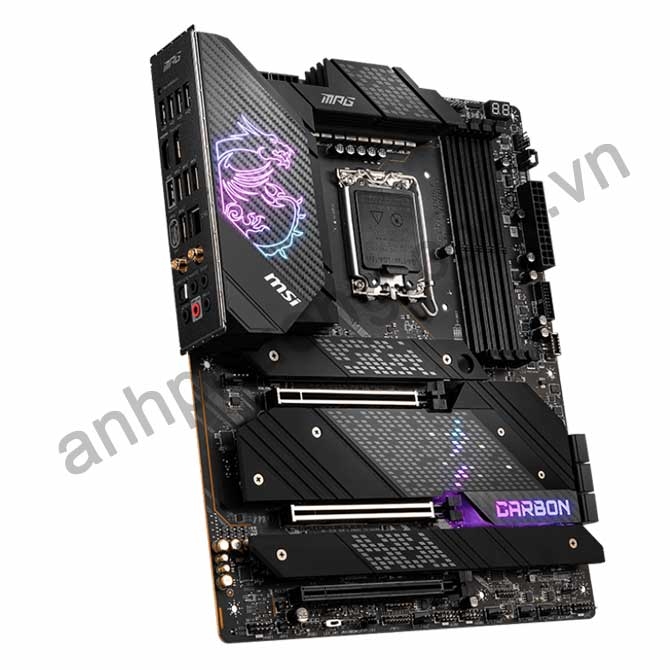

MPG Z690 CARBON WIFI
- Hỗ trợ bộ vi xử lý Intel ® Core ™ / Pentium ® Celeron ® thế hệ thứ 12 cho socket LGA 1700
- Hỗ trợ bộ nhớ DDR5 lên đến 6666+ (OC) MHz
- Trải nghiệm game Lightning Fast: khe cắm PCIe 5.0, Lightning Gen 4 x4 M.2, USB 3.2 Gen 2x2
- Thiết kế nguồn điện nâng cao: Nguồn trực tiếp 18 + 1 + 1 pha, đầu nối nguồn CPU 8 chân kép, Core Boost, Memory Boost
- Giải pháp tản nhiệt cao cấp: Tản nhiệt mở rộng với ống dẫn nhiệt, miếng tản nhiệt MOSFET được xếp hạng cho 7W / mk, miếng tản nhiệt bổ sung và M.2 Shield Frozr được xây dựng cho hệ thống hiệu suất cao và trải nghiệm chơi game không ngừng
- MYSTIC LIGHT: 16,8 triệu màu / hiệu ứng ánh sáng lạ mắt được điều khiển trong một cú nhấp chuột. MYSTIC LIGHT SYNC hỗ trợ RGB, RAINBOW (ARGB), dải LED Corsair và các thiết bị Môi trường xung quanh.
- Mạng LAN 2,5G với Trình quản lý mạng LAN và Giải pháp Intel Wi-Fi 6E: Giải pháp mạng được nâng cấp để sử dụng chuyên nghiệp và đa phương tiện. Cung cấp kết nối mạng an toàn, ổn định và nhanh chóng
- AUDIO BOOST 5: Thưởng cho đôi tai của bạn với chất lượng âm thanh cấp phòng thu để có trải nghiệm chơi game đắm chìm nhất
- PCB chất lượng cao: PCB 8 lớp được làm bằng đồng dày 2oz và vật liệu cấp máy chủ
- Tấm chắn I / O được cài đặt sẵn: Bảo vệ EMI tốt hơn và thuận tiện hơn cho việc cài đặt.
