| Mainboard MSI | |
|---|---|
| PROCESSOR | Supports 12th Gen Intel® Core™, Pentium® Gold and Celeron® processors Processor socket LGA1700 |
| CHIPSET | Intel® Z690 Chipset |
| MEMORY | 4x DDR5 memory slots, supporting up to 128GB Supports 1R 4800 MHz (by JEDEC & POR) Max overclocking frequency: 1DPC 1R Max speed up to 6400+ MHz 1DPC 2R Max speed up to 5400+ MHz 2DPC 1R Max speed up to 4000+ MHz 2DPC 2R Max speed up to 4000+ MHz Supports Intel® XMP 3.0 OC Supports Dual Controller Dual-Channel mode Supports non-ECC, un-buffered memory |
| EXPANSION SLOT | 3x PCIe x16 slots PCI_E1 (From CPU) Support up to PCIe 5.0 x16 PCI_E3 (From Z690 chipset) Support up to PCIe 3.0 x4 PCI_E4 (From Z690 chipset) Support up to PCIe 3.0 x1 1x PCIe 3.0 x1 slot (From Z690 chipset) |
| ONBOARD GRAPHICS | 1x HDMI 2.1 with HDR port, supports a maximum resolution of 4K 60Hz 1x DisplayPort 1.4 port with HBR3, supports a maximum resolution of 4K 60Hz |
| MULTI-GPU | Supports AMD® CrossFire™ Technology |
| STORAGE | 6x SATA 6Gb/s ports (From Z690 chipset) 4x M.2 slots (Key M) M2_1 slot (From CPU) Supports up to PCIe 4.0 x4 Supports 2242/ 2260/ 2280/ 22110 storage devices M2_2 slot (From Z690 chipset) Supports up to PCIe 4.0 x4 Supports 2242/ 2260/ 2280 storage devices M2_3 slot (From Z690 chipset) Supports up to PCIe 3.0 x4 Supports up to SATA 6Gb/s Supports 2242/ 2260/ 2280 storage devices M2_4 slot (From Z690 chipset) Supports up to PCIe 4.0 x4 Supports up to SATA 6Gb/s Supports 2242/ 2260/ 2280 storage devices Intel® Optane™ Memory Ready for M.2 slots from Z690 Chipset Supports Intel® Smart Response Technology for Intel Core™ processors |
| RAID | Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices Supports RAID 0, RAID 1 and RAID 5 for M.2 NVMe storage devices |
| USB | Intel® Z690 Chipset: 1x USB3.2 Gen2x2 20Gbps Type-C port on the back panel 4x USB 3.2 Gen 2 10Gbps ports (1 Type-C internal connector, 3 Type-A ports on the back panel) 4x USB 3.2 Gen 1 5Gbps ports (2 Type-A ports on the back panel, 2 ports through the internal connector) 1x USB 2.0 Type-A port on the back panel Hub-GL850G: 5x USB 2.0 ports (1 Type-A port on the back panel, 4 Type-A ports available through internal connectors) |
| AUDIO | Realtek® ALC4080 Codec: 7.1-Channel High Definition Audio Supports S/PDIF output |
| LAN | 1x Intel® I225V 2.5Gbps LAN controller |
| WIRELESS LAN & BLUETOOTH | Intel® Wi-Fi 6E: The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.2 |
| INTERNAL CONNECTORS | 1x 24-pin ATX main power connector 2x 8-pin ATX 12V power connectors 6x SATA 6Gb/s connectors 4x M.2 slots (M-Key) 1x USB 3.2 Gen 2 10Gbps Type-C port 1x USB 3.2 Gen 1 5Gbps connector (supports additional 2 USB 3.2 Gen 1 5Gbps ports) 2x USB 2.0 Type-A connectors (supports additional 4 USB 2.0 ports) 1x 4-pin CPU fan connector 1x 4-pin water-pump fan connector 6x 4-pin system fan connectors 1x Front panel audio connector 2x System panel connectors 1x Chassis Intrusion connector 1x TPM module connector 1x Clear CMOS jumper 1x TBT connector (supports RTD3) 1x Tuning Controller connector |
| LED FEATURE | 1x EZ LED Control switch 1x 4-pin RGB LED connectors 3x 3-pin RAINBOW LED connectors 4x EZ Debug LED |

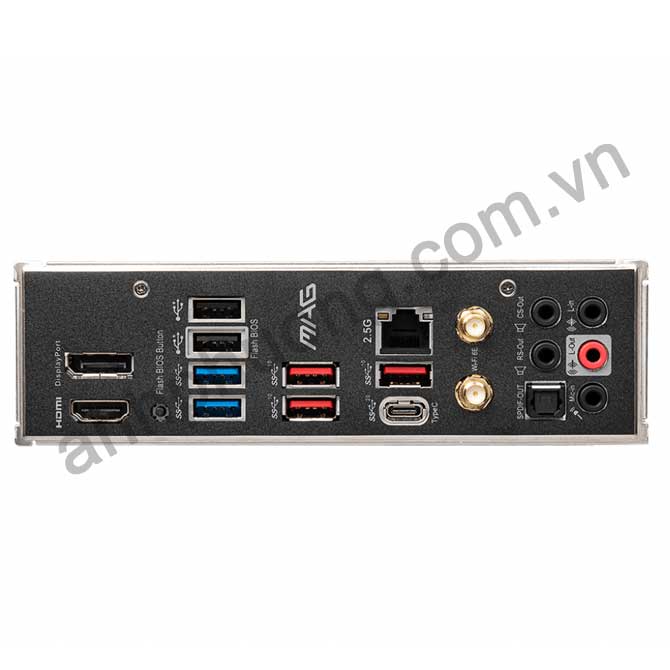

| BACK PANEL PORTS | DisplayPort 1.4 USB 2.0 Port USB 3.2 Gen 2 10Gbps Type-A 2.5G LAN Port Wi-Fi / Bluetooth Antenna HD Audio Connectors HDMI 2.1 Port Flash BIOS Button USB 3.2 Gen 1 5Gbps Type-A USB 3.2 Gen 2 10Gbps Type-A USB 3.2 Gen 2x2 20Gbps Type-C Optical S/PDIF OUT |
| OPERATING SYSTEM | Support Windows 11 / Windows 10 |
| DIMENSIONS | ATX Form Factor: 12 in. x 9.6 in. (30.5 cm x 24.4 cm) |
Thông số kỹ thuật
Mô tả sản phẩm
THIẾT KẾ PHẦN CỨNG CAO CẤP
Với nhiều năm kinh nghiệm, MSI không còn xa lạ với việc xây dựng các bo mạch chủ với hiệu năng cao. Nhóm nghiên cứu & phát triển và kỹ sư của chúng tôi đã xem xét vô số thiết kế, đánh giá nhiều lựa chọn các thành phần chất lượng cao và phát triển các sản phẩm để đảm bảo độ tin cậy ngay cả trong điều kiện khắc nghiệt.
GIẢI PHÁP NHIỆT ĐỂ CÓ NHIỀU CÔNG TY VÀ HIỆU SUẤT CAO HƠN
Với bộ vi xử lý có nhiều lõi hơn, thiết kế nhiệt và điện quan trọng hơn để đảm bảo nhiệt độ luôn thấp hơn. Tản nhiệt PWM mở rộng của MSI và thiết kế mạch nâng cao đảm bảo ngay cả CPU Intel cao cấp cũng có thể chạy với tốc độ tối đa với bo mạch chủ MSI.
NÂNG CAO HIỆU SUẤT
Các bo mạch chủ MSI hiệu suất cao được trang bị các tính năng tiên tiến và công nghệ mới nhất để vượt qua mọi thách thức trong tầm tay cho dù bạn là game thủ, chuyên gia hay người đam mê PC.
KẾT NỐI
Bo mạch chủ MSI được chế tạo với nhiều loại cổng kết nối để thỏa mãn các game thủ. Âm thanh nâng cao, khả năng kết nối mạng Lan tiên tiến, USB và Mystic Light biến mọi trải nghiệm chơi game trở nên đắm chìm.
MẠNG MẠNG TỐI ƯU CAO VÀ MẠNG THẤP
Mạng LAN 2,5Gbps cung cấp tốc độ truyền dữ liệu nhanh hơn đáng kinh ngạc so với mạng LAN Gigabit thông thường. Đây là một giải pháp cao cấp cho những người dùng khó tính.
MAG Z690 TOMAHAWK WIFI
- Hỗ trợ bộ nhớ DDR5 lên đến 6400 (OC) MHz
- Giải pháp tản nhiệt cao cấp: Thiết kế tản nhiệt mở rộng và M.2 Shield Frozr được xây dựng cho hệ thống hiệu suất cao và hoạt động không ngừng
- Giải pháp mạng LAN 2.5G và Intel Wi-Fi: Giải pháp mạng được nâng cấp để sử dụng chuyên nghiệp và đa phương tiện. Cung cấp kết nối mạng an toàn, ổn định và nhanh chóng
- Lightning M.2: Chạy ở PCIe Gen 5 tối đa hóa hiệu suất cho SSD dựa trên NVMe
- Lightning USB 20G: Cổng USB 3.2 Gen 2x2 tích hợp, cung cấp tốc độ truyền 20Gbps, nhanh hơn 4 lần so với USB 3.2 Gen 1
- AUDIO BOOST 5: Thưởng cho đôi tai của bạn với chất lượng âm thanh cấp phòng thu để có trải nghiệm chơi game đắm chìm nhất
- Đa GPU: Với các khe PCIe giáp thép. Hỗ trợ AMD Crossfire
