| CPU | Intel® Socket LGA1700 for 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors* Supports Intel® 10 nm CPU Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0** * Refer to www.asus.com for CPU support list. ** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types. |
| Chipset | Intel® Z690 Chipset |
| Memory | Kênh bộ nhớ:4DDR5 (Dual Channel) Dung lượng bộ nhớ tối đa:128GB 4 x DIMM, Max. 128GB, DDR5 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800MT/s Non-ECC, Un-buffered Memory* Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) OptiMem II * Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types. |
| Graphic | 1 x HDMI® port 2 x cổng Intel® Thunderbolt™ 4 (USB Type-C®) hỗ trợ xuất video DisplayPort 1.2/1.4 và Thunderbolt™ * 1 x HDMI® port** 2 x Intel® Thunderbolt™ 4 ports (USB Type-C®) support DisplayPort*** and Thunderbolt™ video outputs**** * Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates. ** Support 4K@60Hz as specified in HDMI 2.1. *** Support 8K@60Hz as specified in DisplayPort 1.4. **** Output at TBT4_E1 and TBT4_E2, the USB Type-C® ports right under RJ45 ports, each requires a USB-C to DisplayPort adapter cable. VGA resolution support depends on processors' or graphic cards' resolution. |
| Expansion Slots | Intel® 12th Gen Processors* 2 x PCIe 5.0/4.0/3.0 x16 slot(s) (supports x16 or x8/x8 mode(s)) Intel® Z690 Chipset** 1 x PCIe 3.0 x16 slot (supports x4 mode) * Supports PCIe bandwidth bifurcation for RAID on CPU function, please refer to PCIe bifurcation & M.2 setting in PCIe x16 slot (from CPU) table on support site. ** Supports Intel® Optane Memory H Series on PCH-attached PCIE slot |
| Storage | Supports 4 x M.2 slots and 8 x SATA 6Gb/s ports Intel® 12th Gen Processors M.2_1 slot (Key M), type 2242/2260/2280/22110 - Intel® 12th Gen processors support PCIe 4.0 x4 mode. Intel® Z690 Chipset** M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode) M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)*** 8 x SATA 6Gb/s ports*** * Intel® Rapid Storage Technology supports NVMe RAID 0/1/5, SATA RAID 0/1/5/10. ** Intel® Rapid Storage Technology supports Intel® Optane Memory H Series on PCH attached M.2 slots. *** M.2_4 slot shares bandwidth with SATA6G_5~8. SATA6G5~8 will be suspended once either a SATA or NVMe device is detected at M.2_4. |
| Lan | 1 x Intel® 2.5Gb Ethernet ASUS LANGuard 1 x Marvell® 10Gb Ethernet ASUS LANGuard |
| Wireless Data Network | Wi-Fi 6E 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) Supports 2.4/5/6GHz frequency band* * WiFi 6E 6GHz regulatory may vary between countries, and function will be ready in Windows 11 or later. |
| Bluetooth | Bluetooth v5.2 hardware ready** ** Bluetooth v5.2 function will be ready in Windows 11 or later. |
| Audio | Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC* - Impedance sense for front and rear headphone outputs - Internal audio Amplifier to enhance the highest quality sound for headphone and speakers - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in) - Supports up to 32-Bit/192 kHz playback*" Audio Features - Power pre-regulator reduces power input noise to ensure consistent performance - Premium Japanese audio capacitors - Dedicated audio PCB layers - Audio cover - Unique de-pop circuit * Due to limitations in HDA bandwidth, 32-Bit/192 kHz is not supported for 7.1 Surround Sound audio. ** A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output. |
| USB Port | 2 x Thunderbolt™ 4 port(s) (2 x USB Type-C®) with up to 5V/3A, 15W charging support 6 x USB 3.2 Gen 2 port(s) (6 x Type-A) 1 x USB 3.2 Gen 2x2 connector(s) (support(s) USB Type-C® with 60W PD/QC4+) 1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports |
| Special Features | ASUS 5X PROTECTION III - DIGI+ VRM (- Digital power design with DrMOS) - Enhanced DRAM Overcurrent Protection - ESD Guards - LANGuard - Overvoltage Protection - SafeSlot - Stainless-Steel Back I/O ASUS Q-Design - M.2 Q-Latch - Q-Connector - Q-DIMM - Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) - Q-Slot ASUS Thermal Solution - M.2 heatsink - VRM heatsink design ASUS EZ DIY - BIOS FlashBack™ button - BIOS FlashBack™ LED - Box Headers - ProCool II - Pre-mounted I/O shield AURA Sync - AURA RGB header(s) - Addressable Gen 2 header(s) |
| Operating System Support | Windows® 11 64-bit, Windows® 10 64-bit |

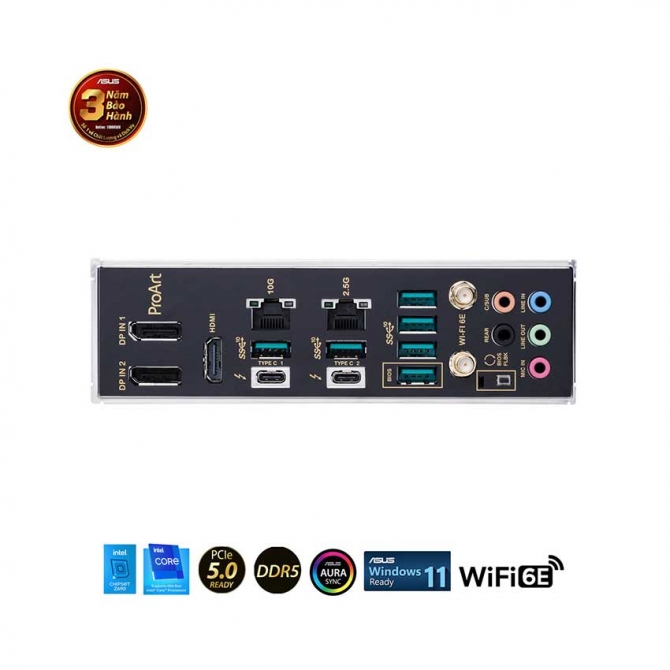

| Back I/O Ports | 2 x Thunderbolt™ 4 USB Type-C® port(s) 6 x USB 3.2 Gen 2 port(s) (6 x Type-A) 2 x DisplayPort (Input only) 1 x HDMI® port 1 x ASUS Wi-Fi Module 1 x Marvell® AQtion 10Gb Ethernet port 1 x Intel® 2.5Gb Ethernet port 5 x Audio jacks 1 x BIOS FlashBack™ button |
| Internal I/O Ports | 2 x 4 cổng Thunderbolt™ 4 (2 x USB Type-C®) với hỗ trợ sạc lên đến 5V / 3A, 15W Fan and Cooling related 1 x 4-pin CPU Fan header(s) 1 x 4-pin CPU OPT Fan header(s) 1 x 4-pin AIO Pump header(s) 5 x 4-pin Chassis Fan header(s) Power related 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector 1 x 4-pin +12V Power connector Storage related 4 x M.2 slots (Key M) 8 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 2x2 (support(s) USB Type-C®) 1 x USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports Miscellaneous 3 x Addressable Gen 2 header(s) 1 x AURA RGB header(s) 1 x Clear CMOS header 1 x COM Port header 1 x CPU Over Voltage jumper 1 x Front Panel Audio header (AAFP) 1 x M.2 slot (Key E) 1 x Speaker header 1 x SPI TPM header (14-1pin) 1 x 20-3 pin System Panel header with Chassis intrude function 1 x RTC Battery header 1 x Thermal Sensor header |
| BIOS | 256 Mb |
| Form Factor | ATX 30,5cm*24,5cm |
Thông số kỹ thuật
Mô tả sản phẩm

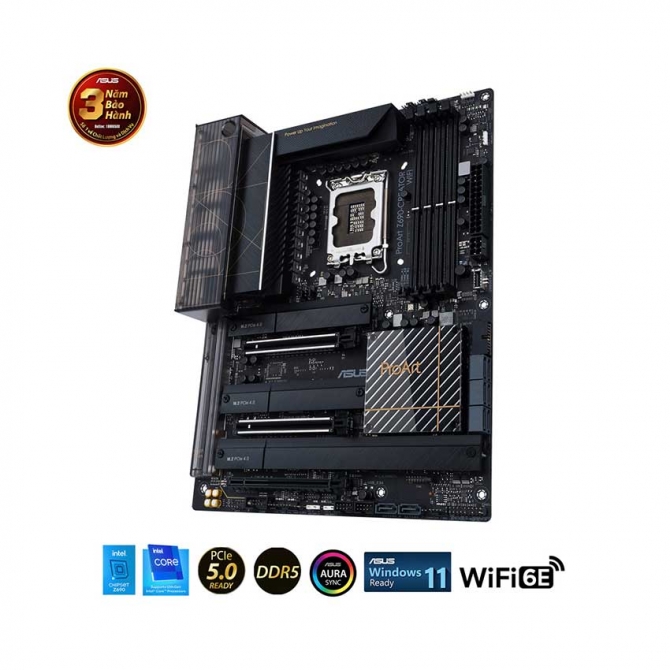

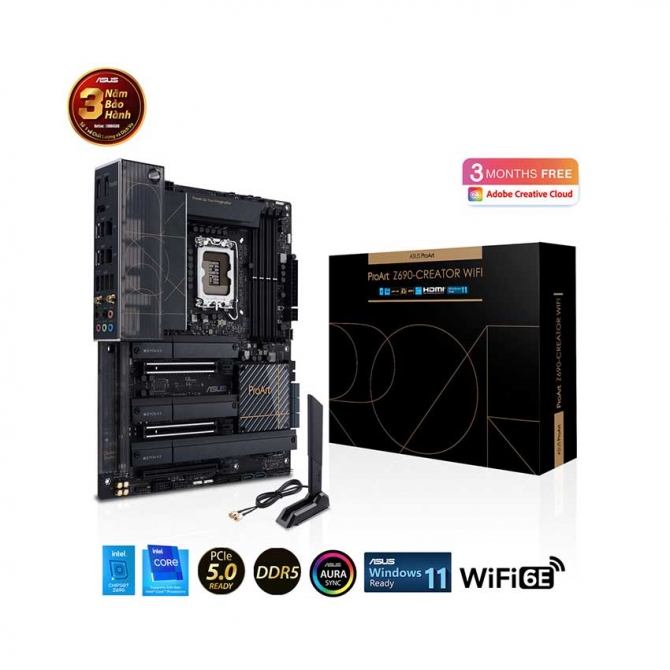

Mainboard Asus ProArt Z690-CREATOR WIFI
Mainboard Asus ProArt Z690-CREATOR WIFI kích cỡ ATX dành riêng cho những người làm sáng tạo nội dung, với PCIe® 5.0, hỗ trợ DDR5, Thunderbolt™ 4, Ethernet 10 Gb and 2.5 Gb, WiFi 6E, bốn khe PCIe 4.0 M.2 kèm tản nhiệt, thêm cổng USB 3.2 Gen 2×2 trên bo có hỗ trợ sạc nhanh Quick Charge 4+
Cỗ máy năng lượng cho sự sáng tạo của bạn
Mainboard Asus ProArt Z690-CREATOR WIFI mang đến sức mạnh hỗ trợ cho người làm sáng tạo nội dung bằng việc tối đa hóa hiệu suất của bộ vi xử lý Intel® Core™ thế hệ 12 thông qua sự kết hợp tuyệt vời giữa phần cứng và phần mềm, hiệu quả tản nhiệt siêu mát và tốc độ kết nối nhanh như chớp bao gồm cổng Thunderbolt™ 4, Ethernet 10 Gb và 2.5 Gb trên bo, cùng WiFi 6E.
Đa dạng và đầy đủ kết nối cho tương lai
Một loạt các cổng kết nối I/O mạnh mẽ — gồm hai cổng Thunderbolt™ 4, cổng Ethernet 10 Gb và 2.5G — cho phép truyền dữ liệu nhanh chóng và các tùy chọn lưu trữ đa dạng với khả năng kết nối linh hoạt, dễ dàng.
Mỗi cổng Thunderbolt 4 cung cấp băng thông hai chiều lên đến 40 Gbps cho các thiết bị và ổ đĩa tốc độ cao mới nhất. Thunderbolt 4 cũng hỗ trợ xuất ra thêm hai màn hình 4K và mở rộng băng thông PCIe® lên đến 32 Gbps.
Với khả năng cung cấp điện cho CPU được thiết kế riêng và hỗ trợ bộ nhớ hiệu suất cao mới nhất, bo mạch chủ ProArt Z690-Creator WiFi dễ dàng xử lý các nhu cầu của bộ vi xử lý Intel® Core™ thế hệ 12 mới nhất.
Bo mạch chủ có thiết kế VRM thông minh ở mức 70 ampe, cùng với các thành phần linh kiện được lựa chọn cẩn thận và tối ưu hóa phân bổ bộ nhớ cho các tác vụ đa luồng như hình ảnh 3D animation, render video và biên soạn phần mềm.
Tối ưu hóa thông minh
Mainboard Asus ProArt Z690-CREATOR WIFI cung cấp các công cụ đơn giản và linh hoạt giúp nâng cao hầu hết mọi khía cạnh của hệ thống làm việc sáng tạo nội dung của bạn, mang đến cho bạn khả năng kiểm soát trực quan, nhanh chóng cần thiết cho quy trình làm việc hiệu quả. Bo mạch chủ có thể tinh chỉnh tự động động với tính năng ép xung bằng trí tuệ nhân tạo AI và Làm mát bằng trí tuệ nhân tạo AI.
Ngoài ra, phần mềm CreationFirst ưu tiên và tối ưu hóa lưu lượng mạng của bạn để có hiệu suất trực tuyến nhanh hơn, không bị giật lag.
Thiết kế làm mát toàn diện
Duy trì sự ổn định của hệ thống là điều vô cùng quan trọng khi chịu tải cao, Mainboard Asus ProArt Z690-CREATOR WIFI sử dụng công nghệ làm mát chipset thụ động với VRM và tản nhiệt chipset lớn tạo ra sự cân bằng phù hợp giữa diện tích bề mặt và khối lượng.
Các thành phần linh kiện cao cấp được tích hợp và nhiều cổng cắm quạt cũng là những yếu tố thiết kế quan trọng cung cấp nền tảng tốt nhất cho hệ thống làm việc sáng tạo nội dung.
Độ ổn định tin cậy
Mainboard Asus ProArt Z690-CREATOR WIFI được thiết kế và kiểm tra nghiêm ngặt để cung cấp chất lượng, độ ổn định và khả năng tương thích vượt trội nhằm đảm bảo sản phẩm tiếp thêm sức mạnh cho sự sáng tạo của bạn trong nhiều năm tới.
