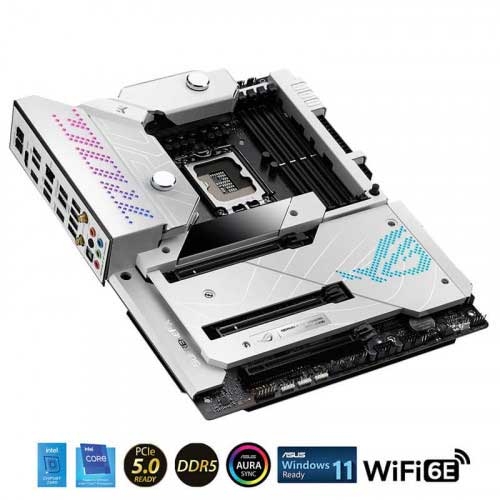

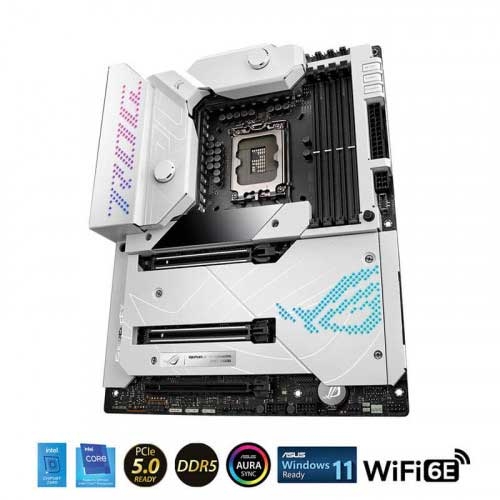

Mainboard Asus ROG MAXIMUS Z690 FORMULA

  • Chưa có đánh giá nào
  • 450 lượt xem
  • Mã sản phẩm : ROG MAXIMUS Z690 FORMULA
  • Thương hiệu : ASUS
  • 16.390.000 [Đã bao gồm VAT]
  • Số lượng
  • Liên hệ

Bo mạch chủ Intel® Z690 kích cỡ ATX với 20+1 tụ cấp nguồn, DDR5, năm khe M.2, cổng USB 3.2 Gen 2x2 trên bo mạch, hai Thunderbolt™4, PCIe® 5.0, WiFi 6E tích hợp trên bo, Ethernet 10 Gb và đèn Aura Sync RGB.

  • Socket LGA1700 cho bộ vi xử lý Intel® Core™ thế hệ 12, Pentium® Gold và Celeron®
  • Điều khiển thông minh: Các công cụ độc quyền của ASUS bao gồm Ép xung bằng trí tuệ nhân tạo AI, Làm mát bằng trí tuệ nhân tạo AI, Kết nối mạng bằng trí tuệ nhân AI và Khử ồn thông minh hai chiều AI Noise-Cancelation giúp dễ dàng định cấu hình
  • Giải pháp truyền tải điện năng mạnh mẽ: 20+1 tụ cấp nguồn hoạt động ở mức 105 A, cổng nguồn ProCool II, cuộn cảm hợp kim MicroFine và tụ điện kim loại cao cấp
  • Thiết kế tản nhiệt tối ưu: Tản nhiệt VRM lớn hơn cộng với block nước tản nhiệt EK CrossChill III, tấm làm mát có tính dẫn cao, ba tản nhiệt M.2 với hai tấm ốp bảo vệ và khu vực điều chỉnh tản nhiệt nước ROG Water-Cooling Zone
  • Kết nối mạng hiệu năng cao: WiFi 6E tích hợp trên bo, Marvell® AQtion 10 Gb Ethernet và ASUS LANGuard
  • Kết nối nhanh nhất:  PCIe® 5.0, hai khe M.2 Gen 4 trên bo, card ROG Hyper M.2 hỗ trợ M.2 Gen 5, cổng USB 3.2 Gen 2x2 trên bo và hai cổng USB Type-C® Thunderbolt™ 4
  • Âm thanh dẫn đầu ngành: ROG SupremeFX ALC4082 với DACESS® ES9018Q2C giúp game thủ định vị vị trí và cường độ âm thanh chính xác.
  • Độc đáo cá tính riêng: Màn hình OLED 2” LiveDash, đèn chiếu sáng RGB Aura Sync độc quyền của ASUS, gồm một đầu cắm RGB và ba đầu cắm RGB addressable Gen 2
  • Thiết kế thân thiện tự lắp ráp DIY:  Tấm che I/O gắn sẵn, Q-Release cho khe PCIe, Q-Latch, BIOS FlashBack™, Q-Code, FlexKey, Q-Connector, ốp bảo vệ khe SafeSlot, card ROG Hyper M.2 và giá đỡ card đồ họa ROG
  • Phần mềm nổi tiếng: Tặng kèm gói đăng ký 1 năm sử dụng AIDA64 Extreme và bảng điều khiển trực quan UEFI BIOS có MemTest86 tích hợp
  • Hàng chính hãng
  • Bảo hành theo tiêu chuẩn NSX
  • Giao hàng toàn quốc
  • Bảo hành nhanh chóng

Hỗ trợ mua hàng:

Mrs.ANH: 093.866.2243

ZALO: 093.866.2243

Mr. Tùng: 093. 909.8182

ZALO: 093. 909.8182

Mr. Tâm: 093. 891.0559

ZALO: 093. 891.0559

  • Hướng dẫn đặt hàng
  • Hướng dẫn thanh toán
  • Chính sách bảo hành đổi trả

Thông số kỹ thuật

CPU Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
Chipset Z690
Memory Dung lượng bộ nhớ tối đa: 128GB
4 x DIMM, Max. 128GB, DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800MHz Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
** Supported memory types, data rate (speed), and number of DRAM modules may vary depending on the CPU and memory configuration, for more information refer to www.asus.com for the memory support list.
Graphic 1 x HDMI® port**
2 x Intel® Thunderbolt™ 4 ports
1 x HDMI® port**
2 x Intel® Thunderbolt™ 4 ports (USB Type-C®) support DisplayPort 1.4 and Thunderbolt™ video outputs***
* Graphics specifications may vary between CPU types.
** Support 4K@60Hz as specified in HDMI 2.1.
*** VGA resolution support depends on processors' or graphic cards' resolution.
Expansion Slots Intel® 12th Gen Processors*
2 x PCIe 5.0 x16 slot(s) (supports x16 or x8/x8 mode(s))**
Intel® Z690 Chipset***
1 x PCIe 4.0 x16 slot (supports x4 or x4/x4 mode)***
* Please check PCIe bifurcation table in manual Chapter 1
** When ROG Hyper M.2 card is installed on PCIEX16(G5)_1, PCIEX16(G5)_2 will run x8 only and if ROG Hyper M.2 card is installed on PCIEX16(G5)_2, PCIEX16(G5)_1 will run x8 only.
*** Supports Intel® Optane Memory H Series on PCH-attached PCIe slot
Storage Intel® 12th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280/22110
- Intel® 12th Gen processors support PCIe 4.0 x4 mode.
Hyper M.2_1 slot (Key M) via ROG Hyper M.2 card, type 2242/2260/2280/22110***
- Intel® 12th Gen processors support PCIe 5.0 x4 mode
Intel® Z690 Chipset**
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 mode)
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)
Hyper M.2_1 slot (Key M) via ROG Hyper M.2 card, type 2242/2260/2280/22110 (suppports PCIe 4.0 x4 mode)***
Hyper M.2_2 slot (Key M) via ROG Hyper M.2 card, type 2242/2260/2280/22110 (suppports PCIe 4.0 x4 mode)****
6 x SATA 6Gb/s ports*****
* Intel® Rapid Storage Technology supports NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
** Intel® Rapid Storage Technology supports Intel® Optane Memory H Series on PCH attached M.2 slots.
*** When ROG Hyper M.2 card is installed on PCIEX16(G5)_1, Hyper M.2_1 slot can support PCIe 4.0 x4 mode. When ROG Hyper M.2 card is installed on PCIEX16(G5)_2, Hyper M.2_1 slot can support PCIe 5.0 x4 mode. When ROG Hyper M.2 card is installed on PCIEX16(G4)_3, Hyper M.2_1 and Hyper M.2_2 slots can support PCIe 4.0 x4 mode.
**** When ROG Hyper M.2 card is installed on PCIEX16(G5)_1 or PCIEX16(G5)_2, Hyper M.2_2 slot will be disabled. When ROG Hyper M.2 card is installed on PCIEX16(G4)_3, Hyper M.2_1 and Hyper M.2_2 slots can support PCIe 4.0 x4 mode.
***** SATA6G_E12 cannot support RAID 0/1/5/10.
Lan 1 x Marvell® 10Gb Ethernet
ASUS LANGuard
Wireless Data Network Intel® Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
* WiFi 6E 6GHz regulatory may vary between countries, and function will be ready in Windows 11 or later.
Bluetooth Bluetooth v5.2
Audio ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082
- Impedance sense for front and rear headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback

Audio Features
- SupremeFX Shielding Technology
- ESS® SABRE9018Q2C DAC/AMP
- Gold-plated audio jacks
- Rear optical S/PDIF out port
- Premium audio capacitors
USB Port USB phía sau: Total 12 ports
2 x Thunderbolt™ 4 port(s) (2 x USB Type-C®)
7 x USB 3.2 Gen 2 port(s) (6 x Type-A + 1 x USB Type-C®)
3 x USB 2.0 port(s) (3 x Type-A)

USB phía trước: 9 cổng
1 x USB 3.2 Gen 2x2 connector (supports USB Type-C®)
2 x USB 3.2 Gen 1 header(s) support(s) additional 4 USB 3.2 Gen 1 ports
2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports
Special Features Extreme OC Kit
- FlexKey button
- ReTry button
- Start button
Extreme Engine Digi+
- 10K Black Metallic Capacitors
- MicroFine Alloy Choke
ASUS Q-Design
- M.2 Q-Latch
- PCIe Slot Q-Release
- Q-Code
- Q-Connector
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- CrossChill EK III
- M.2 heatsink backplate
- M.2 heatsinks
- Steel backplate
ASUS EZ DIY
- BIOS FlashBack™ button
- Clear CMOS button
- CPU Socket lever protector
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
- SafeDIMM
AURA Sync
- AURA RGB header(s)
- Addressable Gen 2 header(s)
OLED 2"
Front Panel USB 3.2 Gen 2x2 with Quick Charge 4+ Support
- Support: up to 60W charging*
- Output: 5/9/15/20V max. 3A, PPS:3.3–21V max. 3A
- Compatible with QC 4.0/3.0/2.0, PD3.0 and PPS
* To support 60W, please install the power cable to 6-pin PCIe Graphics Card connector or can only support 27W
ASUS HYDRANODE
- 1 x 12-1 pin Front Panel Audio header (AAFP)
- 3 x Chassis fan support* (CHA_FAN1P,CHA_FAN2P,CHA_FAN3P)
* Visit ASUS Website for the latest compatibility list.
Operating System Support Windows® 11 64-bit, Windows® 10 64-bit

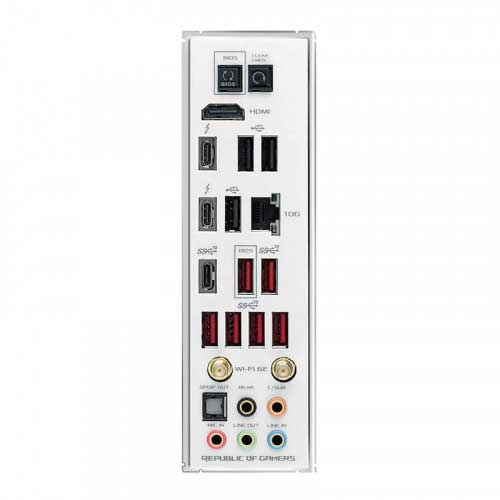

Back I/O Ports 2 x Thunderbolt™ 4 USB Type-C® port(s)
7 x USB 3.2 Gen 2 port(s) (6 x Type-A + 1 x USB Type-C®)
3 x USB 2.0 port(s) (3 x Type-A)
1 x HDMI® port
1 x Wi-Fi Module
1 x Marvell® AQtion 10Gb Ethernet port
5 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
1 x Clear CMOS button
Internal I/O Ports 2 x Thunderbolt™ 4 port(s) (2 x USB Type-C®) with up to 5V/3A, 15W charging support
Fan and Cooling related
1 x 4-pin CPU Fan header(s)
1 x 4-pin CPU OPT Fan header(s)
1 x 4-pin AIO Pump header(s)
4 x 4-pin Chassis Fan header(s)
1 x W_PUMP+ header(s)
1 x 2-pin Water In header
1 x 2-pin Water Out header
1 x 3-pin Water Flow header
Power related
1 x 24-pin Main Power connector
2 x 8-pin +12V Power connector
1 x 6-pin PCIe Graphics Card connector
Storage related
3 x M.2 slots (Key M)
6 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 2x2 connector (supports USB Type-C®)
2 x USB 3.2 Gen 1 header(s) support(s) additional 4 USB 3.2 Gen 1 ports
2 x USB 2.0 header(s) support(s) additional 4 USB 2.0 ports
Miscellaneous
3 x Addressable Gen 2 header(s)
1 x AURA RGB header(s)
1 x FlexKey button
1 x 12-1 pin Front Panel Audio header (AAFP)
1 x ReTry button
1 x SPI TPM header (14-1pin)
1 x Start button
1 x 10-1 pin System Panel header
1 x Thermal Sensor header
BIOS 256 Mb Flash ROM, UEFI AMI BIOS
Form Factor 30.5cm x 24.4cm

Mô tả sản phẩm

Mainboard Asus ROG MAXIMUS Z690 FORMULA

Mainboard Asus ROG MAXIMUS Z690 FORMULA sở hữu Moonlight White và các yếu tố chiếu sáng ARGB có thể tùy chỉnh. Đi cùng với khối VRM hybrid được thiết kế với sự hợp tác của EK, mang lại cho bạn sự tự do phong phú để thể hiện phong cách xây dựng ưa thích của mình.

Bên dưới, các đường dẫn mạch được chiếu sáng bằng PCIe ® Gen 5.0 và hỗ trợ DDR5 phá vỡ giới hạn đã sẵn sàng để nâng cao hiệu suất trong tương lai, thúc đẩy sức hấp dẫn của Maximus Z690 Formula vượt xa hơn tính thẩm mỹ.

Mainboard Asus ROG MAXIMUS Z690 FORMULA

Bo mạch chủ thông minh

Các giải pháp phần mềm thông minh giúp đảm bảo hệ thống của bạn hoạt động tốt nhất. Những cải tiến mới nhất được hỗ trợ bởi AI của ASUS về hiệu suất bao gồm ép xung, làm mát, kết nối mạng và âm thanh tích hợp. Những cải tiến này giúp người dùng mới làm quen cũng như người dùng đã am hiểu về PC DIY có thể truy cập được các chỉnh sửa và tối ưu hóa nâng cao.

Giải pháp nguồn điện

Mainboard Asus ROG MAXIMUS Z690 FORMULA bao gồm các tầng công suất 105 amp. Bên cạnh đó, ROG cũng hỗ trợ DDR5 giúp giải phóng bộ nhớ để đạt được toàn bộ tiềm năng của chúng.

Mainboard Asus ROG MAXIMUS Z690 FORMULA

Sức mạnh ép xung DDR5

Các tùy chọn điều chỉnh bộ nhớ toàn diện là nền tảng của bo mạch chủ ROG. Đối với DDR5, dòng Maximus Z690 phá vỡ giới hạn hiệu suất. Nó thực hiện bằng cách cung cấp một bộ thông số ép xung xếp chồng lên nhau cho cả bộ kits tốc độ cao và các mô-đun bộ nhớ cấp thấp có quản lý khoá nguồn IC (PMIC).

Tản nhiệt

Tối đa hóa hiệu suất đòi hỏi một nền tảng mạnh mẽ và phù hợp. Kết hợp với khối CrossChill EK III VRM, mainboard cho phép những người đam mê phá vỡ giới hạn của quy định điện áp thông thường với hệ thống làm mát kết hợp. Nó vượt qua các yêu cầu năng lượng cốt lõi của bộ xử lý Intel Core thế hệ thứ 12, trong khi vẫn duy trì nhiệt ổn định.

Mainboard Asus ROG MAXIMUS Z690 FORMULA

Kiểm soát nhiệt

Mainboard Asus ROG MAXIMUS Z690 FORMULA sở hữu các tùy chọn làm mát toàn diện nhất từ ​​trước đến nay.

Vùng tản nhiệt bằng nước ROG

Một đầu cắm water-temperature kép và tốc độ dòng chảy trực tiếp cùng với tiện ích AI Suite, cho phép bạn theo dõi nhiệt độ nước làm mát và tốc độ dòng chảy của toàn bộ vòng lặp.

  • Một đầu cắm chuyên dụng có thể cung cấp trên 3 ampe cho máy bơm nước PWM hoặc DC hiệu suất cao
  • Một đầu cắm chuyên dụng cho phép giám sát nhiệt độ tại các điểm đầu vào / đầu ra của bất kỳ thành phần nào.
  • Một đầu cắm chuyên dụng cho phép theo dõi liên tục tốc độ dòng chảy trong toàn bộ vòng lặp.

Mainboard Asus ROG MAXIMUS Z690 FORMULA

CROSSCHILL EK III

CrossChill EK III tận dụng sự kết hợp giữa làm mát thụ động và chất lỏng để giữ cho các VRM hoạt động ở hiệu suất cao. Rãnh nước niken ẩn bên trong khối âm thầm làm mát với Formula’s MOSFET lên đến 63,7 ° C.

Kết nối

Các giải pháp kết nối mới nhất - WiFi 6E, PCIe ® 5.0 và hai cổng Thunderbolt ™ 4 USB Type-C ® - cho phép kết nối mạng siêu mượt và truyền tệp nhanh chóng. Đối với những người đam mê tìm kiếm âm thanh có độ trung thực cao, codec SupremeFX ALC4082 tăng khả năng đắm chìm trong game lên một tầm cao mới, đồng thời giúp tiết kiệm khe cắm PCIe.

USB 3.2 thế hệ 2X2 TYPE-C ® với sạc nhanh 4+

USB 3.2 Gen 2x2 bổ sung một lane để có thể tăng cường truyền dữ liệu Type-C với tốc độ lên đến 20 Gbps. Cổng này cũng có công nghệ Quick Charge 4+ có thể sạc nhanh các thiết bị lên đến 60W bằng cáp nguồn PCIe được cắm vào đầu nối 6 chân.

2 cổng ONBOARD THUNDERBOLT 4 USB TYPE-C ®

Mỗi cổng cung cấp băng thông hai chiều lên đến 40 Gbps cho các thiết bị và ổ đĩa tốc độ cao mới nhất. Thunderbolt 4 cũng hỗ trợ tối đa 2 màn hình 4K bên ngoài và mở rộng băng thông PCIe lên đến 32 Gbps.

Ba khe cắm M.2 tích hợp

Mainboard Asus ROG MAXIMUS Z690 FORMULA bao gồm 3 khe cắm M.2 trên bo mạch, với 2 khe cắm hỗ trợ cho SSD PCIe 4.0 mới nhất.

ROG HYPER M.2 card - PCIE 5.0 Ready

Nếu người dùng cần thêm bộ nhớ M.2 hoặc thậm chí đòi hỏi việc truyền dữ liệu nhanh hơn, Mainboard Asus ROG MAXIMUS Z690 FORMULA đi kèm đã có thêm hai khe cắm. Một trong số đó là PCIe 5.0 và sẵn sàng hoạt động với tốc độ gấp đôi so với khe PCIe 4.0 đi kèm.

SUPREMEFX

Công nghệ âm thanh ROG SupremeFX mang lại tỷ lệ signal-to-noise vượt trội 113 dB trên kết nối đầu vào để mang lại chất lượng ghi âm tốt nhất từ ​​trước đến nay. Ngoài ra còn có một bộ điều chỉnh độ trễ thấp để phân phối điện năng sạch hơn đến codec SupremeFX ALC4082.

Tối ưu hoá

Mainboard Asus ROG MAXIMUS Z690 FORMULA được tích hợp các công cụ trực quan và linh hoạt cung cấp đến người dùng quyền kiểm soát hiệu suất của hệ thống.

UEFI BIOS

ROG UEFI (BIOS) nổi tiếng cung cấp mọi thứ bạn cần để định cấu hình, tinh chỉnh và điều chỉnh thiết bị của mình. Nó cung cấp các tùy chọn được đơn giản hóa một cách thông minh cho những người mới làm quen với PC DIY, cũng như các tính năng toàn diện hơn dành cho người dùng có dày dạn kinh nghiệm.

Theo dõi điện áp chính xác

Các bo mạch chủ thông thường sử dụng cảm biến một đầu, dẫn đến sự chênh lệch lớn giữa điện áp thực tế cấp cho CPU và giá trị được báo cáo cho phần mềm. Mainboard Asus ROG MAXIMUS Z690 FORMULA có mạch cảm biến vi sai và vi mạch tinh tế giúp đơn giản hóa quá trình ép xung và điều chỉnh, bằng cách cho phép bạn theo dõi điện áp chính xác hơn.

Cá nhân hoá

Khả năng tùy chỉnh Aura Sync RGB độc quyền của ASUS đưa màu sắc Moonlight White của Formula lên một tầm cao mới. Màn hình OLED LiveDash two-inch có thể nâng cao tính thẩm mỹ với màn hình hiển thị thông tin hệ thống trực tiếp hoặc đồ họa do người dùng tùy chỉnh.

LIVEDASH OLED

Mainboard Asus ROG MAXIMUS Z690 FORMULA bao gồm LiveDash, một tấm nền OLED 2-inch tích hợp hiển thị thông tin hữu ích và các tính năng đồ họa có thể tùy chỉnh. Trong khi bật nguồn, tự kiểm tra (POST), OLED hiển thị các số liệu thống kê chính bằng ngôn ngữ đơn giản, sử dụng mã POST truyền thống.

Trong khi hoạt động bình thường, bảng điều khiển có thể được lập trình để hiển thị tần số CPU, nhiệt độ thiết bị, tốc độ quạt hoặc thông tin làm mát bằng nước. Bạn cũng có thể cá nhân hóa GIF OLED mặc định bằng hình ảnh hoặc hoạt ảnh ưa thích.

SONIC STUDIO III

Sonic Studio hỗ trợ âm thanh vòm ảo dựa trên HRTF cho tai nghe, tạo ra một cảnh quan âm thanh sống động lôi cuốn bạn sâu hơn vào pha game hành động. Giao diện Sonic Studio trực quan cũng cung cấp một loạt các tùy chọn EQ và cài đặt trước bằng một cú nhấp chuột. Nó cho phép bạn điều chỉnh âm cho phù hợp với sở thích cá nhân hoặc đặc điểm tai nghe của bạn.

Armory Crate

Armory Crate là một tiện ích phần mềm được thiết kế để cung cấp cho bạn quyền kiểm soát tập trung các sản phẩm chơi game, giúp bạn dễ dàng điều chỉnh giao diện hệ thống của mình. Từ một giao diện trực quan duy nhất, Armory Crate giúp bạn tùy chỉnh hiệu ứng và ánh sáng RGB cho các thiết bị tương thích. Và đồng bộ hóa chúng với Aura Sync để tạo ra một sơ đồ chiếu sáng thống nhất trên toàn hệ thống của bạn.

AIDA64 EXTREME

Mainboard Asus ROG MAXIMUS Z690 FORMULA bao gồm gói AIDA64 Extreme được đăng ký một năm, một công cụ cung cấp thông tin chi tiết về phần cứng và phần mềm, cũng như các điểm chuẩn để đo hiệu suất của toàn bộ hệ thống hoặc các thành phần riêng lẻ. AIDA64 Extreme bao gồm tính năng giám sát và chẩn đoán để phát hiện và ngăn chặn các sự cố phần cứng.

Tất cả các cảm biến quan trọng của hệ thống đều có thể được theo dõi trong thời gian thực, cho phép hiển thị thông tin điện áp, tốc độ quạt và nhiệt độ trên màn hình nền hoặc gửi đến màn hình chuyên dụng hoặc màn hình LCD của bộ làm mát nước ROG AIO.

Graphics card holder

Với mặt đáy từ tính, thanh trượt và bản lề có thể điều chỉnh được, giá đỡ card đồ họa ROG loại bỏ tình trạng cong vênh và cung cấp sự hỗ trợ ở những nơi cần thiết nhất.
