| Mainboard MSI | |
|---|---|
| PROCESSOR | Supports 12th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors Processor socket LGA1700 |
| CHIPSET | Intel® Z690 Chipset |
| MEMORY | 4x DDR5 memory slots, supporting up to 128GB Supports 1R 4800 MHz (by JEDEC & POR) Max. overclocking frequency: 1DPC 1R Max speed up to 6666+ MHz 1DPC 2R Max speed up to 5600+ MHz 2DPC 1R Max speed up to 4000+ MHz 2DPC 2R Max speed up to 4000+ MHz Supports Intel® XMP 3.0 OC Supports Dual Controller Dual-Channel mode Supports non-ECC, un-buffered memory |
| EXPANSION SLOT | 3x PCIe x16 slots Supports x16/x0/x4, x8/x8/x4 PCI_E1 & PCI_E2 slots (From CPU) PCI_E1 supports up to PCIe 5.0 x16 PCI_E2 supports up to PCIe 5.0 x8 PCI_E3 (From Z690 chipset) ▫Supports up to PCIe 4.0 x4 |
| ONBOARD GRAPHICS | 1x Type-C Display port, supporting a maximum resolution of 4K 60Hz |
| THUNDERBOLT 4 | Intel®JHL8540 Thunderbolt™ 4 Controller: 2x Thunderbolt™ 4 (USB-C) ports on the back panel Supports up to 40Gbps transfer rate with Thunderbolt devices Supports up to 20Gbps transfer rate with USB4 devices Supports up to 10Gbps transfer rate with USB 3.2 devices Supports up to 5V/3A ,15W power charging Each port can daisy-chain up to three Thunderbolt 4 devices or five Thunderbolt 3 devices Supports up to 8K display (need to connect the DisplayPort of the discrete graphics card to the Mini DisplayPort Input port on the back panel) |
| MULTI-GPU | Supports AMD® CrossFire™ Technology |
| STORAGE | 6x SATA 6Gb/s ports (From Z690 chipset) SATA5~8 (From Z690 chipset) SATAA~B (From ASM1061) 5x M.2 slots (Key M) M2_1 slot (From CPU) Supports up to PCIe 4.0 x4 Supports 2260/ 2280/ 22110 storage devices M2_2 & M2_3 slots (From Z690 chipset) M2_2 slot supports up to PCIe 4.0 x4 M2_3 slot supports up to PCIe 3.0 x4 Supports 2260/ 2280 storage devices M2_4 & M2_5 slots (From Z690 chipset) Supports up to PCIe 4.0 x4 Supports up to SATA 6Gb/s M2_4 slot supports 2280/ 22110 storage devices M2_5 slot supports 2260/ 2280 storage devices M2_2~5 slots support Intel® Optane™ Memory Supports Intel® Smart Response Technology for Intel Core™ processors |
| RAID | Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices Supports RAID 0, RAID 1 , RAID 5 and RAID 10 for M.2 NVMe storage devices |
| USB | Intel® Z690 Chipset: 2x USB3.2 Gen2x2 20Gbps ports (2 Type-C internal connectors) 4x USB 3.2 Gen 2 10Gbps ports (1 Type-C port on the back panel, 3 Type-A ports on the back panel) Hub-GL3590: 4x USB 3.2 Gen 2 10Gbps Type-A ports on the back panel ASM1074: 4x USB 3.2 Gen 1 5Gbps Type-A ports available through the internal connecto Hub-GL850G: 4x USB 2.0 Type-A ports available through the internal connectors |
| AUDIO | Realtek® ALC4082 Codec + ESS SABRE9018Q2C Combo DAC/HPA: 7.1-Channel High Definition Audio Supports S/PDIF output |
| LAN | 2x Intel® I225V 2.5Gbps LAN controllers |
| WIRELESS LAN & BLUETOOTH | Intel® Wi-Fi 6E: The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.2, FIPS, FISMA |
| INTERNAL CONNECTORS | 1x 24-pin ATX main power connector 2x 8-pin ATX 12V power connectors 6x SATA 6Gb/s connectors 5x M.2 slots (M-Key) 2x USB 3.2 Gen 2x2 20Gbps Type-C ports 2x USB 3.2 Gen 1 5Gbps connectors (supports additional 4 USB 3.2 Gen 1 5Gbps ports) 2x USB 2.0 Type-A connectors (supports additional 4 USB 2.0 ports) 1x 4-pin CPU fan connector 1x 4-pin water-pump fan connector 6x 4-pin system fan connectors 1x Front panel audio connector 2x System panel connectors 1x Chassis Intrusion connector 1x 3-pin Water Flow connector 2x 2-pin Thermal sensor connectors 1x TPM module connector 1x Tuning Controller connector |
| LED FEATURE | 1x EZ LED Control switch 1x 4-pin RGB LED connector 2x 3-pin RAINBOW LED connectors 1x 3-pin CORSAIR LED connector 4x EZ Debug LED 1x 2-Digit Debug Code LED |

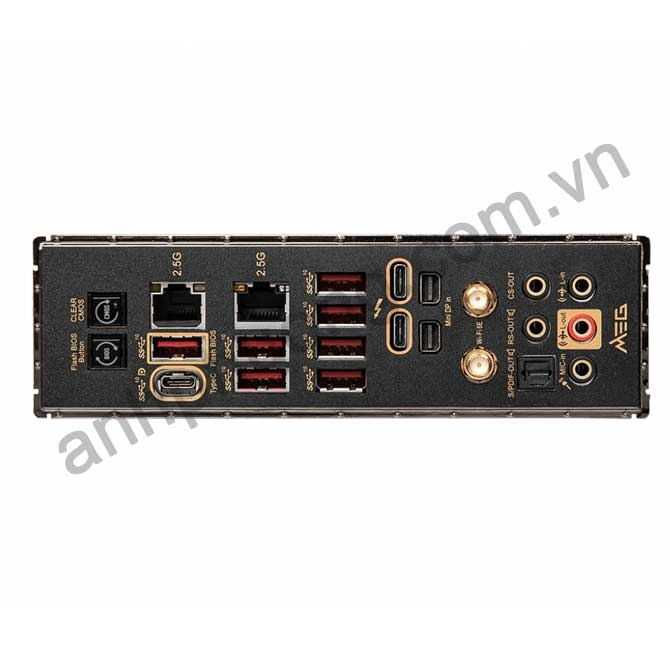

| BACK PANEL PORTS | Clear CMOS Button 2.5G LAN 2.5G LAN USB 3.2 Gen 2 10Gbps (Type-A) Thunderbolt 4 40Gbps (Type-C) Wi-Fi / Bluetooth HD Audio Connectors Flash BIOS Button USB 3.2 Gen 2 10Gbps (Type-C Display port) USB 3.2 Gen 2 10Gbps (Type-A) Mini DisplayPort Input (for Thunderbolt passthrough) Optical S/PDIF-Out |
| DIMENSIONS | 12 in. x 9.6 in. (30.5 cm x 27.7 cm) E-ATX Form Factor |
Thông số kỹ thuật
Mô tả sản phẩm
THIẾT KẾ PHẦN CỨNG CAO CẤP
Với nhiều năm kinh nghiệm, MSI không còn xa lạ với việc xây dựng các bo mạch chủ với hiệu năng cao. Nhóm nghiên cứu & phát triển và kỹ sư của chúng tôi đã xem xét vô số thiết kế, đánh giá nhiều lựa chọn các thành phần chất lượng cao và phát triển các sản phẩm để đảm bảo độ tin cậy ngay cả trong điều kiện khắc nghiệt.
NÂNG CAO HIỆU SUẤT
Các bo mạch chủ MSI hiệu suất cao được trang bị các tính năng tiên tiến và công nghệ mới nhất để vượt qua mọi thách thức trong tầm tay cho dù bạn là game thủ, chuyên gia hay người đam mê PC.
BỘ NHỚ DDR5 MỚI NHẤT
Một bước nâng cao hiệu suất DDR rất lớn với bộ nhớ DDR5 mới nhất. Kết hợp với quy trình hàn SMT chuyên dụng và công nghệ MSI Memory Boost, MPG Z690 FORCE WIFI sẵn sàng mang lại hiệu suất bộ nhớ đẳng cấp thế giới.
KẾT NỐI
Bo mạch chủ MSI được chế tạo với nhiều loại cổng kết nối để thỏa mãn các game thủ. Âm thanh nâng cao, khả năng kết nối mạng Lan tiên tiến, USB và Mystic Light biến mọi trải nghiệm chơi game trở nên đắm chìm.
MẠNG MẠNG TỐI ƯU CAO VÀ MẠNG THẤP
Mạng LAN 2,5Gbps cung cấp tốc độ truyền dữ liệu nhanh hơn đáng kinh ngạc so với mạng LAN Gigabit thông thường. Đây là một giải pháp cao cấp cho những người dùng khó tính.

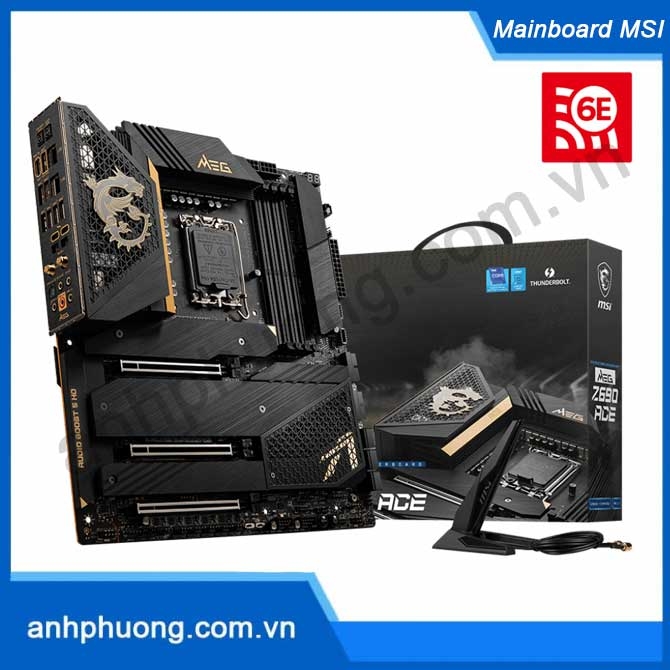

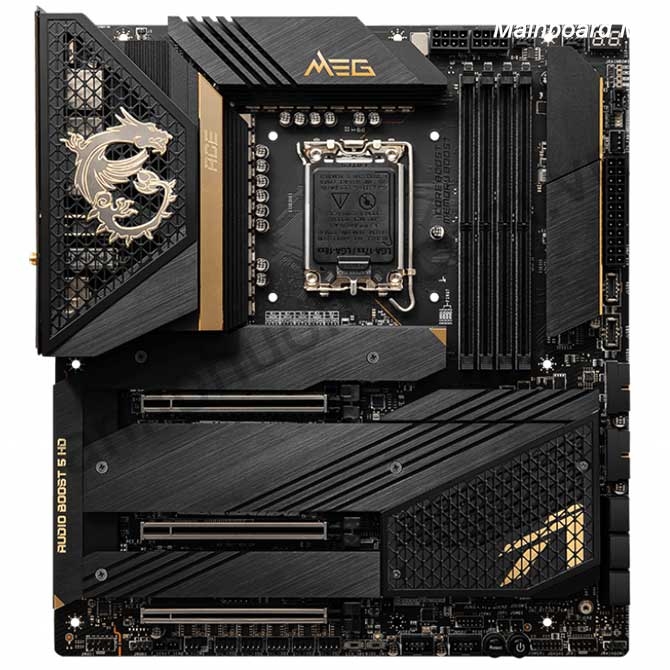

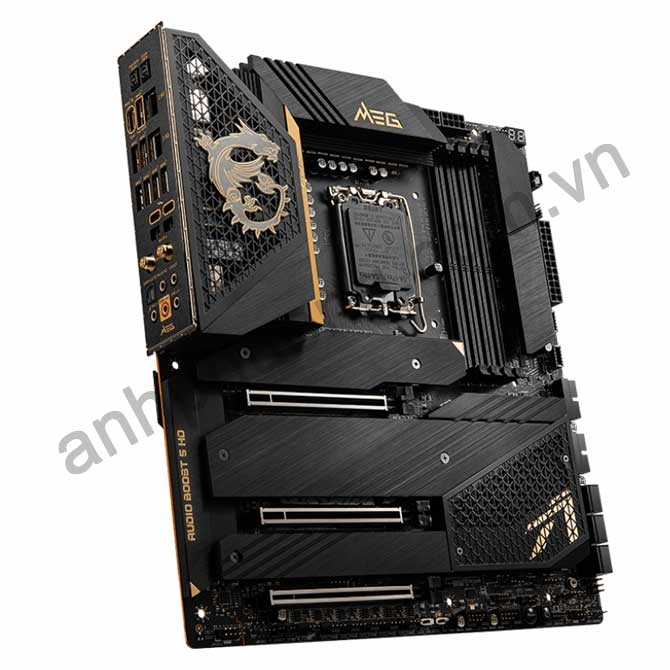

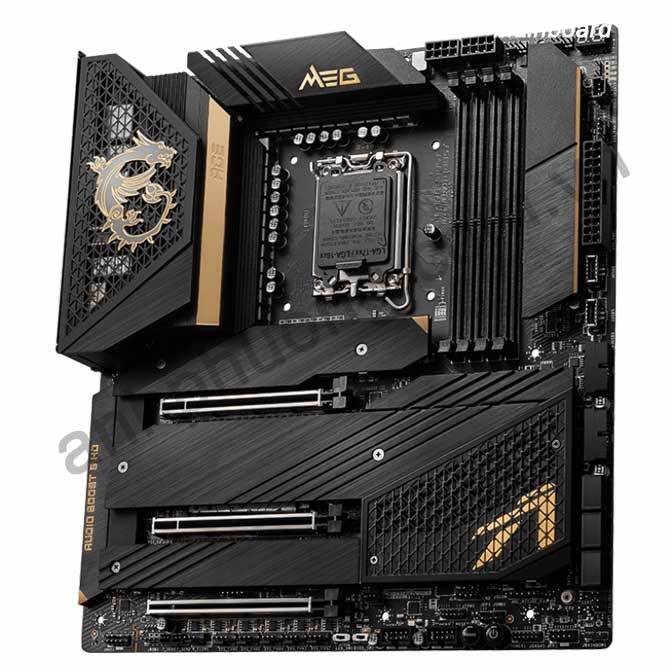

MEG Z690 ACE
- Hỗ trợ bộ vi xử lý Intel ® Core ™ / Pentium ® Celeron ® thế hệ thứ 12 cho socket LGA 1700
- Hỗ trợ bộ nhớ DDR5 kênh đôi DDR5-6666 + MHz (OC)
- Vàng 24K chính hãng: Tính thẩm mỹ cao cấp với lớp vỏ đen sẫm và tản nhiệt lá vàng 24K chính hãng thể hiện hoàn hảo khái niệm về vẻ đẹp.
- 4 cổng Thunderbolt kép: Thunderbolt USB-C ở tốc độ thực 40 Gb / s, hỗ trợ hiển thị 8K, Daisy-Chaining và Kiến trúc phụ kiện đa cổng mang đến kết nối đáng tin cậy và trải nghiệm người dùng tốt hơn.
- Kết nối Quintuple M.2: Đầu nối M.2 5x tích hợp cho hiệu suất lưu trữ tối đa với giải pháp quad Lightning Gen 4. Thiết kế Shield Frozr hai mặt giữ an toàn cho SSD M.2 đồng thời ngăn chặn việc điều chỉnh, giúp chúng chạy nhanh hơn.
- Thiết kế cực mạnh: PWM kỹ thuật số cao cấp, pha trực tiếp 19 + 1 + 2 với Giai đoạn nguồn thông minh 105A, Titanium Choke III và các đầu nối nguồn CPU kép để giải phóng sức mạnh thực sự của bộ vi xử lý của bạn.
- Giải pháp làm mát nổi bật: Nắp nhôm, ống dẫn nhiệt VRM, tấm tản nhiệt 7W / mK, tấm chắn M.2 hai mặt Frozr và tấm nền nhôm đảm bảo hiệu suất cực cao với nhiệt độ thấp.
- Mạng LAN kép 2,5G với Wi-Fi 6E mới nhất: Mạng LAN 2,5G kép trên bo mạch với trình quản lý mạng LAN và giải pháp Wi-Fi 6E mới nhất hỗ trợ phổ tần 6GHz mang lại trải nghiệm chơi game trực tuyến tốt nhất.
- Trải nghiệm Game Lightning Fast: Khe cắm PCIe 5.0, Lightning Gen 4 x4 M.2, Dual Front USB 3.2 Gen 2x2 20G.
- PCB 8 lớp với đồng dày 2oz: Mang lại hiệu suất cao hơn và hệ thống ổn định lâu dài mà không có bất kỳ sự thỏa hiệp nào.
- Audio Boost 5 HD: Giải pháp âm thanh tối ưu với bộ xử lý âm thanh ALC4082 cao cấp mới nhất kết hợp bộ khuếch đại và DAC âm thanh ESS mang đến trải nghiệm tuyệt vời.
