| Mainboard MSI | |
|---|---|
| PROCESSOR | Supports 12th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors Processor socket LGA1700 |
| CHIPSET | Intel Z690 Chipset |
| MEMORY | 4x DDR5 memory slots, support up to 128GB Supports 1R 4800 MHz (by JEDEC & POR) Max. overclocking frequency: 1DPC 1R Max speed up to 6666+ MHz 1DPC 2R Max speed up to 5600+ MHz 2DPC 1R Max speed up to 4000+ MHz 2DPC 2R Max speed up to 4000+ MHz Supports Intel® XMP 3.0 OC Supports Dual Controller Dual-Channel mode Supports non-ECC, un-buffered memory |
| EXPANSION SLOT | 2x PCIe x16 slots (From CPU) Support PCIe 5.0 Support x16/ x0, x8/ x8 1x PCIe x4 slot (From Z690 Chipset) Supports PCIe 3.0 x4 |
| MULTI-GPU | Supports AMD® CrossFire™ Technology |
| STORAGE | 6x SATA 6Gb/s ports SATA5~8 (From Z690 Chipset) SATAA~B (From ASMedia ASM1061) 5x M.2 slots (Key M) M2_1 slot (From CPU) Supports PCIe 4.0 x4 Supports 2260/ 2280 storage devices M2_2 slot (From Z690 Chipset) Supports PCIe 4.0 x4 Supports 2260/ 2280 storage devices M2_3 slot (From Z690 Chipset) Supports PCIe 4.0x4 Supports SATA 6Gb/s Supports 2260/ 2280/ 22110 storage devices M2_4 slot (From Z690 Chipset) Supports PCIe 3.0x4 Supports 2260/ 2280 storage devices M2_5 slot (From Z690 Chipset) Supports PCIe 4.0x4 Supports 2260/ 2280 storage devices M2_2~5 supports Intel® Optane™ Memory Supports Intel® Smart Response Technology for Intel Core™ processors |
| RAID | Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices Supports RAID 0, RAID 1, RAID 5 and RAID 10 for M.2 NVMe storage devices |
| USB | Intel® Z690 Chipset: 2x USB 3.2 Gen2x2 20Gbps ports ( 1 Type-C port on the back panel, 1 Type-C internal connector) 3x USB 3.2 Gen2 10Gbps Type-A ports on the back panel 2x USB 2.0 Type-A port on the back panel Hub GL3590: 4x USB 3.2 Gen2 10Gbps ports on the back panel Hub ASM1074 4x USB 3.2 Gen1 5Gbps ports available through internal USB connectors Hub GL850G: 4x USB 2.0 ports available through internal USB connectors |
| AUDIO | Realtek® ALC4080 Codec: 7.1-Channel High Definition Audio Supports S/PDIF output |
| LAN | 2x Intel® I225-V 2.5Gbps LAN controllers |
| WIRELESS LAN & BLUETOOTH | Intel® Wi-Fi 6E: The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.2, FIPS, FISMA |
| INTERNAL CONNECTORS | 1x 24-pin ATX main power connector 2x 8-pin ATX 12V power connectors 6x SATA 6Gb/s connectors 5x M.2 slots (M-Key) 1x USB 3.2 Gen 2x2 20Gbps Type-C port 2x USB 3.2 Gen 1 5Gbps connector (supports additional 4 USB 3.2 Gen 1 5Gbps ports) 2x USB 2.0 connectors (supports additional 4 USB 2.0 ports) 1x 4-pin CPU fan connector 1x 4-pin water-pump fan connector 6x 4-pin system fan connectors 1x Front panel audio connector 2x System panel connectors 1x Chassis Intrusion connector 2x 2-pin Thermal Sensors connector 1x Water flow connector 1x V-check point 1x TPM module connector 1x Tuning controller connector 1x Debug port connector 1x TBT connector (Supports RTD3) |
| LED FEATURE | 1x 2-Digit Debug Code LED 4x EZ Debug LED 1x 4-pin RGB LED connector 2x 3-pin RAINBOW LED connectors 1x 3-pin JCORSAIR LED connector |

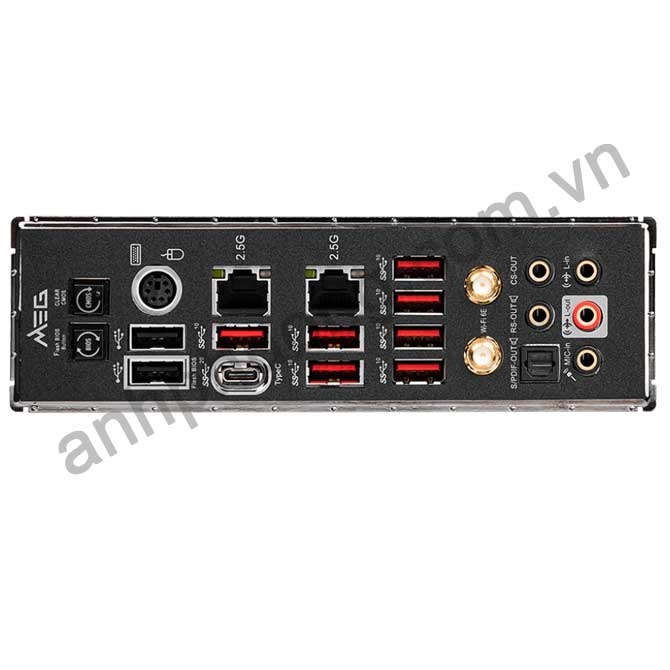

| BACK PANEL PORTS | Clear CMOS Button PS/2 Keyboard / Mouse Port 2.5G LAN 2.5G LAN USB 3.2 Gen 2 10Gbps (Type-A) Wi-Fi / Bluetooth HD Audio Connectors Flash BIOS Button USB 2.0 USB 3.2 Gen 2x2 20Gbps (Type-C) USB 3.2 Gen 2 10Gbps (Type-A) Optical S/PDIF-Out |
| DIMENSIONS | ATX Form Factor: 12 in. x 9.6 in. (30.5 cm x 24.4 cm) |
Thông số kỹ thuật
Mô tả sản phẩm
THIẾT KẾ PHẦN CỨNG CAO CẤP
Với nhiều năm kinh nghiệm, MSI không còn xa lạ với việc xây dựng các bo mạch chủ với hiệu năng cao. Nhóm nghiên cứu & phát triển và kỹ sư của chúng tôi đã xem xét vô số thiết kế, đánh giá nhiều lựa chọn các thành phần chất lượng cao và phát triển các sản phẩm để đảm bảo độ tin cậy ngay cả trong điều kiện khắc nghiệt.
NÂNG CAO HIỆU SUẤT
Các bo mạch chủ MSI hiệu suất cao được trang bị các tính năng tiên tiến và công nghệ mới nhất để vượt qua mọi thách thức trong tầm tay cho dù bạn là game thủ, chuyên gia hay người đam mê PC.
BỘ NHỚ DDR5 MỚI NHẤT
Một bước nâng cao hiệu suất DDR rất lớn với bộ nhớ DDR5 mới nhất. Kết hợp với quy trình hàn SMT chuyên dụng và công nghệ MSI Memory Boost, MPG Z690 FORCE WIFI sẵn sàng mang lại hiệu suất bộ nhớ đẳng cấp thế giới.
KẾT NỐI
Bo mạch chủ MSI được chế tạo với nhiều loại cổng kết nối để thỏa mãn các game thủ. Âm thanh nâng cao, khả năng kết nối mạng Lan tiên tiến, USB và Mystic Light biến mọi trải nghiệm chơi game trở nên đắm chìm.
MẠNG MẠNG TỐI ƯU CAO VÀ MẠNG THẤP
Mạng LAN 2,5Gbps cung cấp tốc độ truyền dữ liệu nhanh hơn đáng kinh ngạc so với mạng LAN Gigabit thông thường. Đây là một giải pháp cao cấp cho những người dùng khó tính.

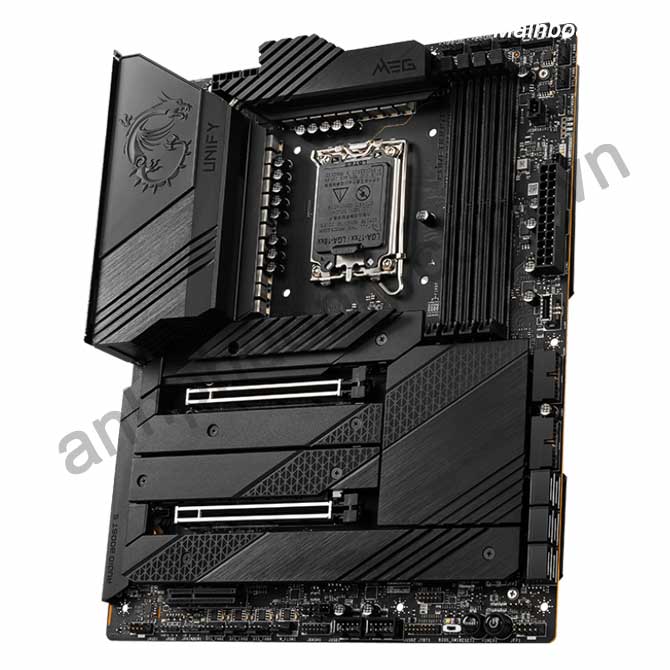

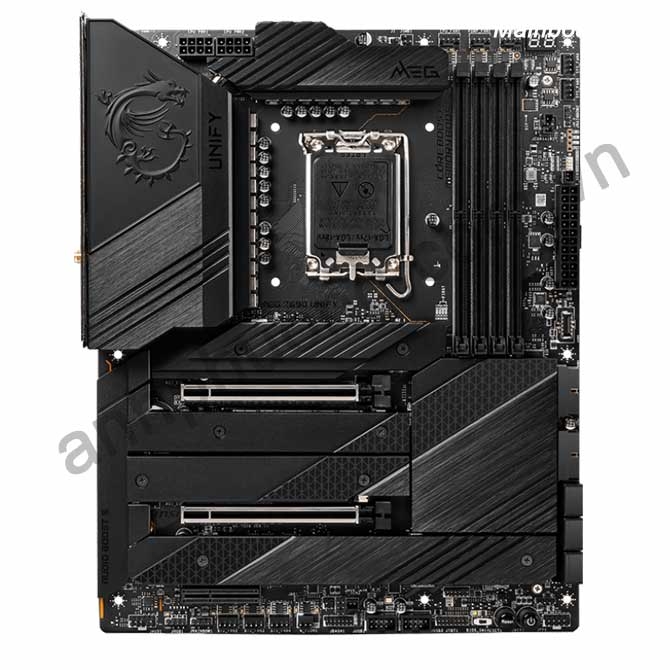

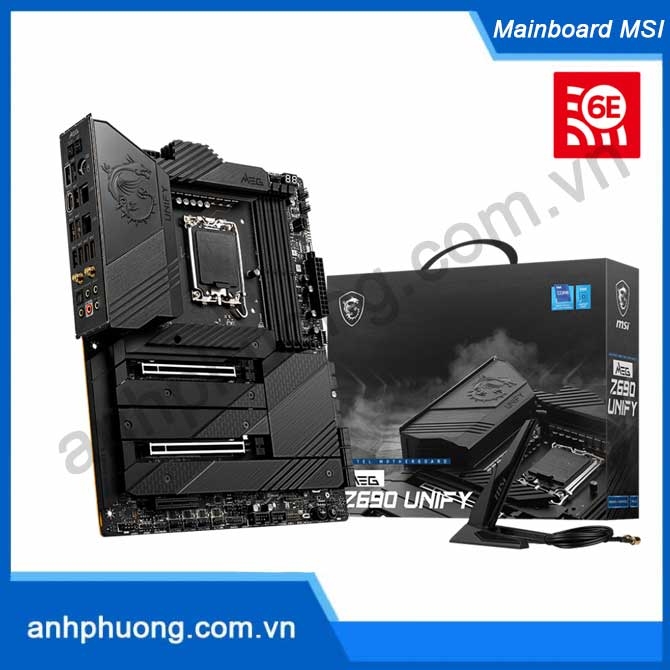

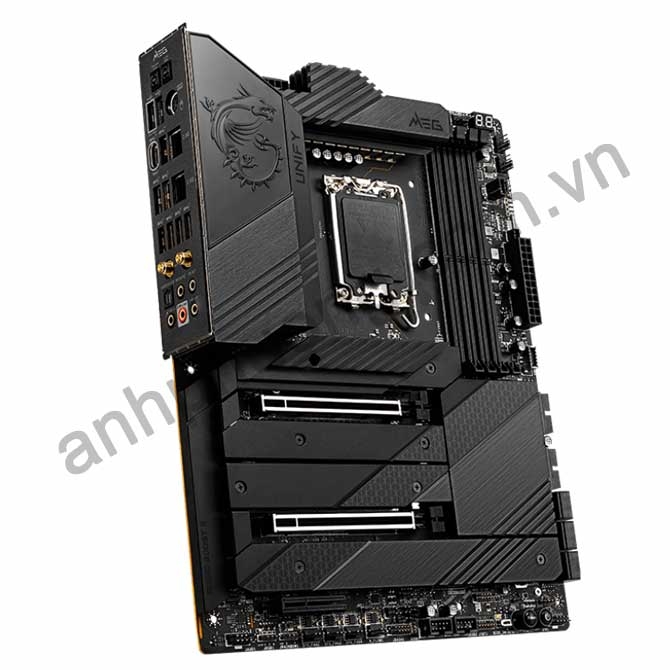

MEG Z690 UNIFY
- Hỗ trợ bộ vi xử lý Intel ® Core ™ / Pentium ® Celeron ® thế hệ thứ 12 cho socket LGA 1700
- Hỗ trợ bộ nhớ DDR5 kênh đôi DDR5-6666 + MHz (OC)
- Bộ nhớ DDR5 mới nhất: Một bước nâng cao hiệu suất DDR rất lớn với bộ nhớ DDR5 mới nhất. Kết hợp với quy trình hàn SMT chuyên dụng và công nghệ MSI Memory Boost, nó sẵn sàng mang lại hiệu suất bộ nhớ đẳng cấp thế giới.
- Kết nối Quintuple M.2: Đầu nối M.2 5x tích hợp cho hiệu suất lưu trữ tối đa với giải pháp quad Lightning Gen 4. Thiết kế Shield Frozr hai mặt giữ an toàn cho SSD M.2 đồng thời ngăn chặn việc điều chỉnh, giúp chúng chạy nhanh hơn.
- Thiết kế Extreme Power: PWM kỹ thuật số cao cấp, 19 + 2 pha trực tiếp với 105A Smart Power Stage, Titanium Choke III và các đầu nối nguồn CPU kép để giải phóng sức mạnh thực sự của bộ vi xử lý của bạn.
- Giải pháp làm mát nổi bật: Nắp nhôm, ống dẫn nhiệt VRM, tấm tản nhiệt 7W / mK, tấm chắn M.2 hai mặt Frozr và tấm nền nhôm đảm bảo hiệu suất cực cao với nhiệt độ thấp.
- Mạng LAN kép 2,5G với Wi-Fi 6E mới nhất: Mạng LAN 2,5G kép trên bo mạch với trình quản lý mạng LAN và giải pháp Wi-Fi 6E mới nhất hỗ trợ phổ tần 6GHz mang lại trải nghiệm chơi game trực tuyến tốt nhất.
- Trải nghiệm Game Nhanh như chớp: Khe cắm PCIe 5.0, Lightning Gen 4 x4 M.2, USB 3.2 Gen 2x2 20G Mặt trước & Sau.
- 8 Lớp PCB Lớp Máy chủ với Đồng dày 2oz: Mang lại hiệu suất cao hơn và hệ thống ổn định lâu dài mà không có bất kỳ sự thỏa hiệp nào.
- Audio Boost 5: Âm thanh biệt lập với bộ xử lý & amp âm thanh ALC4080 chất lượng cao cho trải nghiệm chơi game đắm chìm nhất.
